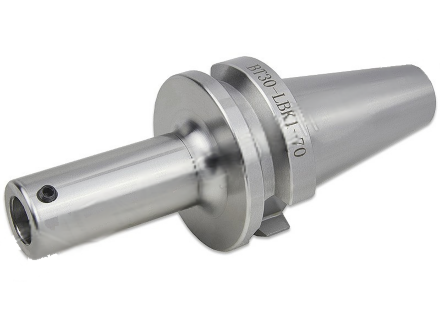

BT30-LBK1-70L патрон для расточной головки

Станочная оправка типа LBK предназначена для фиксации расточной головки под размеры конуса BT. Исполнение BT30-LBK1-70L имеет тип хвостовика BT30, серию патрона BT-LBK и тип крепления LBK/CK1. Длина оправки L составляет 118.4 мм, длина L1 — 70 мм. Дополнительные размеры: L2 — 33 мм, L3 — 5.05 мм, L4 — 30 мм, L5 — 22 мм. Диаметр D равен 46 мм. Также указаны диаметры d1 — 11 мм и d2 — 19 мм. Эти параметры помогают сопоставить оправку с расточной головкой и выбранными размерами конуса BT. Масса изделия составляет 0.496 кг.
