Описание и характеристики

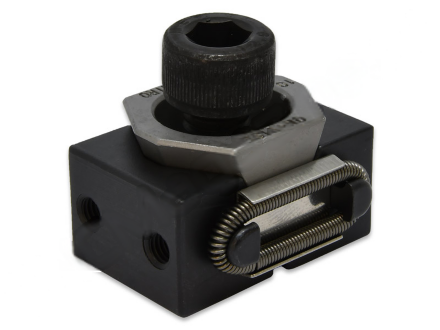

В комплекте 1 шт. Одно клиновый низкопрофильный механический зажим OK-Vise с резьбовой шпилькой М10. Твердость губок 45 HRC. Изготовлен из стали 440C. Позволяет зажимать заготовку для трехсторонней обработки. Исполнение: зажимной модуль с кулачками с отверстиями М5 для дополнительных пластин.
Компактный клиновой фрезерный зажим с гладкими губками и резьбой M5х0.8 для накладных губок или компенсирующих пластин. Разжимной клин из инструментальной стали, закаленный, без покрытия. Зажимные губки из инструментальной стали, закаленные, вороненые и шлифованные.
Зажим OKP выполняет сжатие из одной точки в два направления. При закручивании зажимного винта обе губки раздвигаются и прижимают заготовки к неподвижному упору.
Мощное и надежное зажимное усилие!
В комплекте идет шпилька под резьбовое отверстие М10, также опционально можно использовать сухарь для монтажа прижима в Т-образный паз станка/стола.
Особенности одноклинового зажима OK-Vise:
Подходит для массового/серийного и одиночного производства.
Оптимален для трехстороннего фрезерования без переустанова – повышение точности обработки!
Плоский двусторонний фиксированный зажим.
Высокоэффективная обработка − высокая прижимная сила и максимальная эффективность работы.
Компактность и многозадачность.
Высокая надежность − заготовки стабильно удерживаются на месте, не допуская смещения вверх или вниз.
Фиксация клинового зажима происходит на модульных системах, плитах, зажимных паллетах с соответствующими резьбовыми отверстиями. Для фиксации прижима вы можете использовать существующие резьбовые отверстия либо подготовить свои, например, в плите, при серийном производстве деталей. Также можно зафиксировать оснастку в Т-образном пазу станка. Возможно горизонтальное или вертикальное многоточечное зажимание.
Технические характеристики:
Бренд:
Kamishiro
H:
18 мм
L:
38 мм
W:
25 мм
Момент затяжки:
54 нМ
Усилие прижима:
20 кН
Вид аксессуара:
OK-Vise
Резьба:
M10
Вес:
0.136 кг
Габариты в упаковке (ДхШхВ):
4x3x2 см
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
