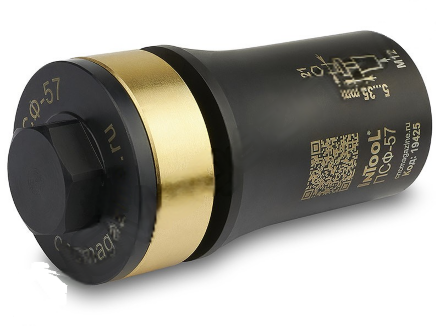

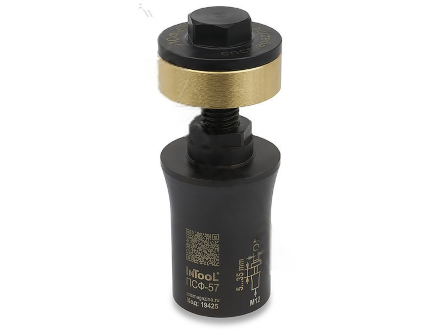

Прижим стоечный фрезерный ПСФ-57 InTool

Стоечный фрезерный прижим ПСФ-57 InTool крепится в Т-образный паз стола при помощи шпильки и установочного сухаря. Заготовка зажимается зажимным болтом, а шестигранник оправки и зажимной болт рассчитаны на ключ с зевом 21 мм. Упорное кольцо из латуни предотвращает повреждение и появление царапин на металлической детали. Прижим подходит для заготовок толщиной от 5 до 35 мм. Опорная высота составляет 57 ±0.01 мм, что обеспечивает параллельную фиксацию к столу станка. Диаметр D — 44 мм, диаметр d1 — 37 мм, резьба — M12. ПСФ-57 применяют для фиксации плоских заготовок в области отверстий, резьбы и пазов, а также для сквозного сверления и обработки в труднодоступных местах. Для одной заготовки требуется 3–4 прижима. Подходящий размер установочного сухаря выбирают по ширине Т-образного паза стола; диапазон паза для этой модели составляет 10–16 мм.
