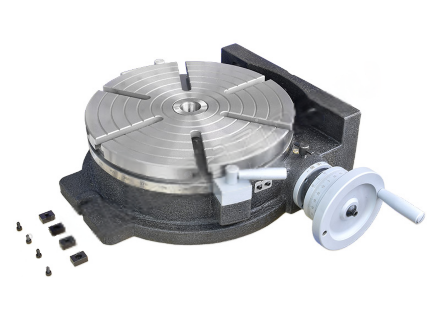

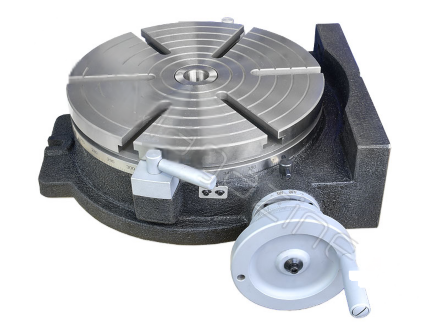

Поворотный стол TSL350-6 HV-14 для фрезерного станка

Поворотный фрезерный стол TSL350-6 HV-14 имеет ручной привод и предназначен для работы в горизонтальном и вертикальном положении. Серия TSL применяется для деления, кругового резания, установки углов, расточки и локальной обработки совместно с фрезерными, расточными, сверлильными и другими станками. Основание позволяет использовать стол в вертикальном положении при работах с задней бабкой. Диаметр планшайбы составляет 350 мм, расстояние от ее поверхности до основания — 135 мм, от центра планшайбы до опорной вертикальной плоскости — 230 мм. Планшайба имеет 6 Т-образных пазов шириной 16 мм и градуировку 360° с делением 1°. Передаточное отношение червячной пары — 1:90: 90 полных вращений рукоятки соответствуют одному обороту стола, а одно вращение рукоятки поворачивает планшайбу на 4°. Нониус позволяет получать значение 10 секунд. Конус центровочного отверстия обозначен как MT4; подходящий патрон — 6-ти кулачковый.
