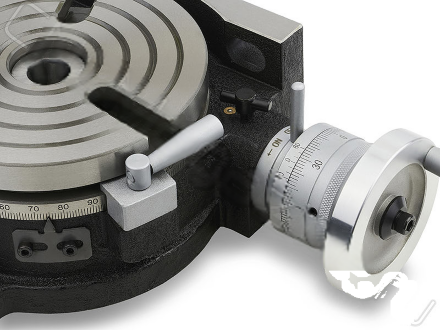

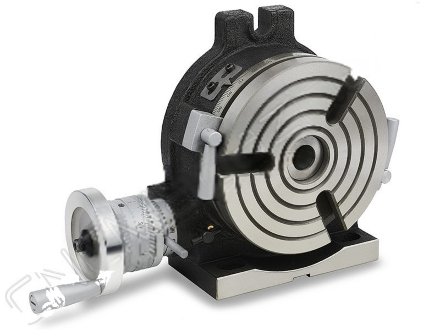

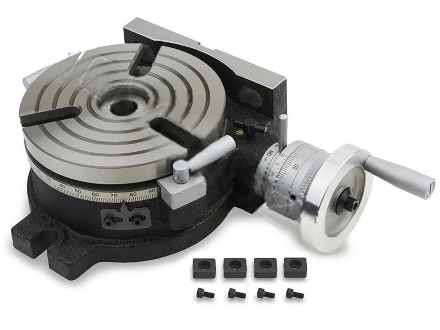

Поворотный стол TSL150-3 HV-6 для фрезерного станка

Горизонтально-вертикальный поворотный стол TSL150-3 HV-6 предназначен для деления, кругового резания, установки углов, расточки, локальной обработки и подобных операций совместно с фрезерными, расточными, сверлильными и другими станками. Ручной привод и основание позволяют использовать стол в горизонтальном и вертикальном положении, в том числе при работе с задней бабкой. Диаметр планшайбы — 150 мм, расстояние от поверхности планшайбы до основания H — 86 мм, расстояние от центра планшайбы до опорной вертикальной плоскости N — 78 мм. Центровочное отверстие имеет конус MT2; указанный подходящий патрон — 3-х кулачковый. Планшайба проградуирована на 360° с делением в один градус, передаточное отношение червячной пары TSL150 — 1:90, а одно полное вращение рукоятки поворачивает планшайбу на 4°. Стол оснащен 3 Т-образными пазами шириной Т 14 мм, установочным пазом G 16 мм и шпоночным пазом опорной горизонтальной поверхности E 16 мм. Максимальная нагрузка составляет 100 кг в горизонтальном и 50 кг в вертикальном положении. Размеры A — 200 мм, B — 160 мм, C — 100 мм, J — 10 мм. Масса изделия — 11.800 кг.
