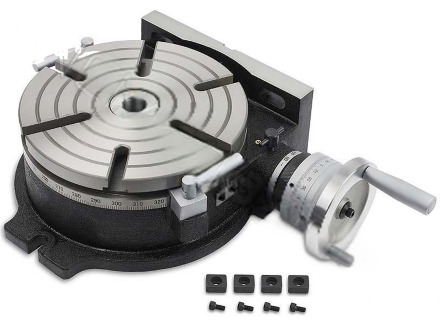

Поворотный стол TSL250-6 HV-10 CNCM

Поворотный фрезерный стол TSL250-6 HV-10 с ручным приводом предназначен для деления, кругового резания, установки углов, расточки и локальной обработки на фрезерных, расточных, сверлильных и других станках. Конструкция с горизонтальным и вертикальным креплением позволяет выбирать положение стола под выполняемую операцию; в вертикальном положении возможно использование задней бабки. Червячная пара имеет передаточное отношение 1:90: полный оборот планшайбы выполняется за 90 оборотов рукоятки, один оборот рукоятки дает поворот на 4°. Планшайба диаметром 250 мм проградуирована на 360° с делением 1°, а нониус обеспечивает отсчет 10″. Центровочное отверстие с конусом Морзе КМ3 предназначено для точной установки центрирующих и зажимных приспособлений и измерительных приборов. Максимальная нагрузка — 200 кг в горизонтальном и 100 кг в вертикальном положении. Габаритные размеры составляют 430 х 350 х 180 мм.
