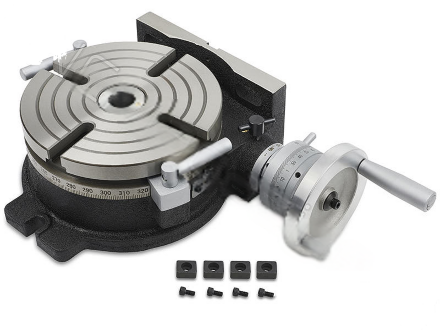

Поворотный стол TSL200-4 HV-8 CNCM

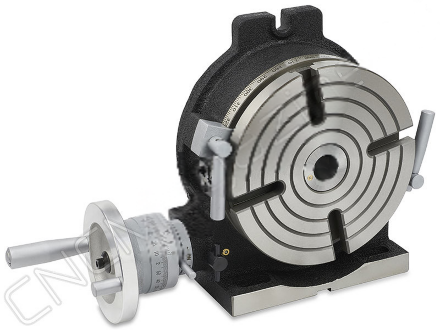

Поворотный фрезерный стол TSL200-4 HV-8 имеет ручной привод и предназначен для деления, кругового резания, установки углов, расточки и локальной обработки совместно с фрезерными, расточными, сверлильными и другими станками. Основание позволяет устанавливать стол горизонтально или вертикально, в том числе для работы с задней бабкой. Передаточное отношение червячной пары составляет 1:90: 90 полных оборотов рукоятки соответствуют одному обороту планшайбы, а один оборот рукоятки поворачивает ее на 4°. Планшайба диаметром 200 мм имеет круговую градуировку 360° с делением 1°, а нониус позволяет получать значение 10″. Сквозное отверстие выполнено с конусом Морзе КМ3 для установки центрирующих и зажимных приспособлений и измерительных приборов. Максимальная нагрузка составляет 150 кг в горизонтальном и 75 кг в вертикальном положении. Габаритные размеры стола — 380 x 300 x 160 мм.
