Горизонтально-вертикальный поворотный стол TSL150-4 HV-6

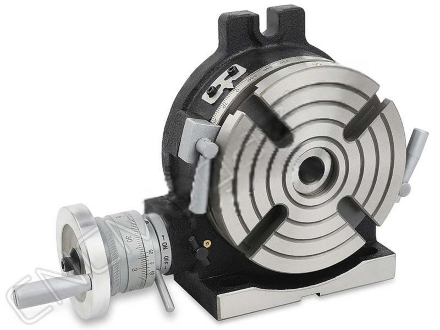

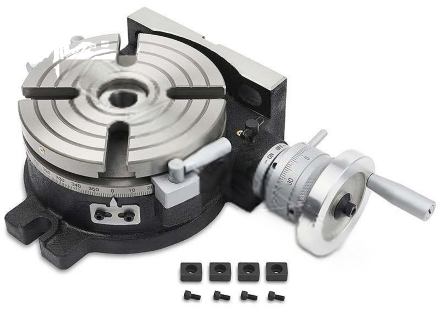

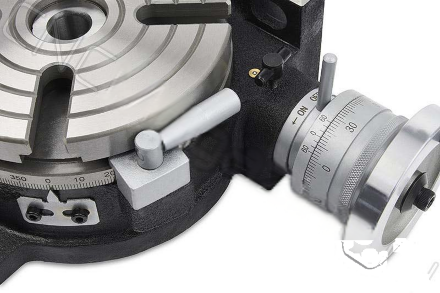

Горизонтально-вертикальный поворотный стол TSL150-4 HV-6 имеет ручной привод и предназначен для совместной работы с фрезерными, расточными, сверлильными и другими станками. Его используют для деления, кругового резания, установки углов, расточки и локальной обработки. Основание позволяет устанавливать стол в вертикальном положении для работ с использованием задней бабки. Диаметр планшайбы D — 150 мм, расстояние от поверхности планшайбы до основания H — 86 мм, от центра планшайбы до опорной вертикальной плоскости C — 100 мм. Центрирующее отверстие имеет конус MT2, диаметр цилиндрической выточки — 25 мм. Предусмотрены 4 Т-образных паза шириной 14 мм и установочный паз G — 16 мм; подходящий патрон — 4-х кулачковый. Передаточное отношение червячной пары TSL150 составляет 1:90: 90 полных вращений рукоятки соответствуют одному обороту стола. Одно полное вращение рукоятки поворачивает планшайбу на 4°. Планшайба проградуирована на 360° с делением в один градус, нониус позволяет получать точность 10 секунд. Максимальная нагрузка составляет 100 кг в горизонтальном и 50 кг в вертикальном положении. Масса — 11.800 кг, габариты в упаковке — 31x26x16 см.
