Описание и характеристики
Описание

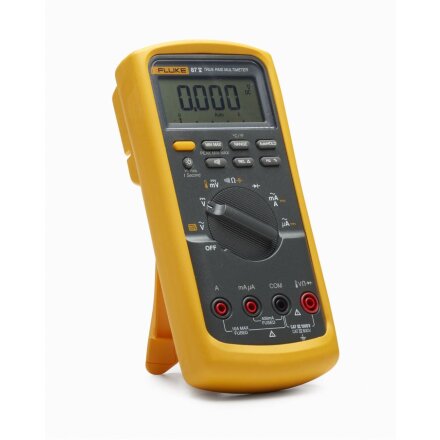

Fluke 87V относится к серии индустриальных электронных тестеров Fluke-80 пятого поколения. По сравнению с базовой моделью своей серии, он обладает повышенным разрешением, меньшей погрешностью и дополнительным набором специальных функций, обеспечивающих возможность эффективной диагностики оборудования и систем промышленного назначения. Расширенная полоса пропускания до 20 кГц при измерении величины переменного тока и напряжения позволяет использовать Fluke 87V в ходе проверки и обслуживания радиооборудования и цифровых систем.
Так как Fluke 87V обладает высокой точностью, сопоставимой с приборами лабораторного назначения, с его помощью вы можете эффективно обслуживать прецизионное оборудование. В ходе выполнения таких работ особенно полезен режим "HiRes", обеспечивающий повышение разрешения цифрового индикатора.
Как прибор True-RMS класса, мультиметр Fluke 87V обеспечивает высокую точность при измерении переменных сигналов, форма которых отличается от синусоидальной вследствие искажений, вносимых, к примеру, инверторами, промышленными приводами с частотным управлением и другим оборудованием большой мощности. Дополнительно повышает точность получаемых результатов встроенный фильтр, подключаемый при выполнении измерений в системах и сетях с высокочастотными помехами.
С помощью функции пиковых измерений, позволяющей фиксировать величину кратковременных выбросов, Fluke 87V позволяет контролировать переходные процессы в ходе проверки правильности работы коммутационных устройств, подключающих оборудование большой мощности.
Режим относительных измерений обеспечивает возможность определения величины сопротивления малых номиналов с гарантированно высокой точностью за счет учета собственного сопротивления используемых щупов, которое принимается в качестве нулевого уровня.
Кроме того, промышленный мультиметр Fluke 87V оснащен температурным измерителем, работающим с подключаемым контактным зондом-термопарой К-типа, что позволяет производить проверку тепловых режимов оборудования и систем, а также контролировать степень нагрева отдельных их элементов.
ПРЕИМУЩЕСТВА МУЛЬТИМЕТРА FLUKE 87V
- Тестер устойчив к импульсам до 8 000 В и снижает риски скачков напряжения
- Функция TrueRMS позволяет фиксировать точные показания при измерениях переменного тока с сигналом любой формы
- Заложенная функция Min/Max Alert выполняет автоконтроль изменений максимальных, минимальных и средних значений
- Функция Touch Hold позволяет получить стабильные результаты шумных сигналов
Характеристики
| Параметр | Значения |
|---|---|
| Напряжение постоянного тока | |
| Максимальное напряжение | 1000 В |
| Погрешность | ±(0,05%+1) |
| Максимальное разрешение | 10 µV |
| Переменное напряжение | |
| Максимальное напряжение | 1000 В |
| Погрешность | ±(0,7%+2) True RMS |
| Полоса пропускания переменного тока | 20 кГц* |
| Максимальное разрешение: | 0,1 мВ |
| Сила постоянного тока | |
| Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
| Погрешность измерения силы тока | ±(0,2%+2) |
| Максимальное разрешение: | 0,01 мкА |
| Переменный ток | |
| Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
| Погрешность измерения силы тока | ±(1,0%+2) True RMS |
| Максимальное разрешение | 0,1 мкА |
| Сопротивление | |
| Максимальное сопротивление | 50 MΞμ |
| Погрешность: | ±(0,2%+1) |
| Максимальное разрешение: | 0,1 Ξμ |
| Емкость | |
| Максимальная емкость | 9,999 мкФ |
| Погрешность | ±(1%+2) |
| Максимальное разрешение | 0,01 нФ |
| Частота | |
| Максимальная частота | 200 кГц |
| Погрешность | ±(0,005%+1) |
| Максимальное разрешение | 0,01 Гц |
| Коэффициент заполнения | |
| Коэффициент заполнения | 0.999 |
| Погрешность | ±(0,2% на кГц +0,1%) |
| Максимальное разрешение | 0.001 |
| Температурные измерения | -200,0°C - 1090°C -328,0°F - 1994,0°F датчики поставляются отдельно |
| Температурный зонд 80 BK | -40,0°C - 260°C -40,0°F - 500°F, 2,2°C или 2% что больше |
| Электропроводимость | |
| Максимальная электропроводимость | 60,00 нСм |
| Погрешность | ±(1,0%+10) |
| Максимальное разрешение | 0,01 нСм |
| Тестирование диодов | |
| Диапазон | 3 В |
| Разрешение | 1 мВ |
| Погрешность | ± (2 % + 1) |
| Диапазон коэффициента заполнения | |
| Погрешность | ±(0,2% на кГц +0,1%) |
| Условия окружающей среды | |
| Рабочая температура | -20°C до +55°C |
| Температура хранения | -40°C до +60°C |
| Влажность (без конденсации) | 0% - 90% (0°C - 35°C) 0% - 70% (35°C - 55°C) |
| Высота над уровнем моря при эксплуатации | 2000 м |
| Общие характеристики безопасности | |
| Категория превышения напряжения | от EN 61010-1 до 1000 V CAT III, 600V CAT IV |
| Полученные одобрения | Зарегистрировано UL, CSA, TÜV, VDE |
| Механические и общие характеристики | |
| Размер | 201 x 98 x 52 мм (с футляром) |
| Вес | 355 г |
| Вес с футляром и гибким держателем | 624 г |
| Дисплей | |
| Цифровое | 6000 отсчетов с частотой обновления 4 выб/сек. |
| Аналоговый | 32 сегмента, частота обновления 40 выб/сек |
| Частота | 19 999 отсчетов, частота обновления 3 выб/сек при > 10 Гц. |
| Гарантия | Срок эксплуатации |
| Время работы батареи | Щелочная (обычно около 400 часов без подсветки) |
| Удары | Падение с высоты одного метра, что соответствует IEC 61010-1:2001 |
| Вибрация | В соответствии MIL-PRF-28800 для приборов Класса 2 |
| Fluke 87V Ex | |
| Напряжение постоянного тока | |
| Максимальное напряжение | 1000 В |
| Погрешность | ±(0,05%+1) |
| Максимальное разрешение | 10 µV |
| Переменное напряжение | |
| Максимальное напряжение | 1000 В |
| Погрешность | ±(0,7%+2) True RMS |
| Полоса пропускания переменного тока | 20 кГц* |
| Максимальное разрешение | 0,1 мВ |
| Сила постоянного тока | |
| Максимальная сила тока | 10 A (20 A на 30 секунд максимум) |
Комплектация
- Универсальный цифровой промышленный мультиметр Fluke 87V
- Набор тестовых проводов TL75
- Зажимы типа «крокодил» AC175
- Футляр
- Батарея 9 В (установлена)
- Температурный зонд 80 BK
- Руководство по эксплуатации
- Индивидуальная упаковка
