Описание и характеристики

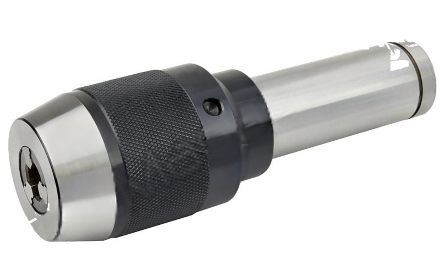

Бесключевой сверлильный патрон C20-APU16 предназначен для применения на фрезерных, сверлильных станках и обрабатывающих центрах с ЧПУ при сверлении, растачивании и фрезеровании металлов. Патрон применяется для закрепления сверл из быстрорежущей стали HSS. Жесткая фиксация хвостовика инструмента выполняется тремя кулачками.
Для выбора оправки важны рекомендуемый диаметр посадки инструмента, внешний диаметр патрона, длина и размер хвостовика. Модель имеет цилиндрический хвостовик C20, вид цанги APU16 и диапазон зажима 1-16 мм. Диаметр патрона составляет 55 мм, длина — 85 мм, общая длина L1 — 145 мм. Оправка не имеет внутреннего канала для СОЖ.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаC20
Серия конусаC
Типоразмер цангиAPU16
Серия цангиAPU
Вид патрона/оправкиC-APU сверлильный
Назначение патронаСверлильный
Наружный диаметр D, мм55
Длина L, мм85
Диапазон зажима, от, мм1
Диапазон зажима, до, мм16
