Описание и характеристики

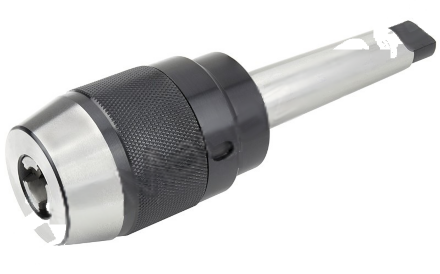

Сверлильный самозажимной патрон MTA3-APU16 предназначен для операций сверления на токарных станках. Быстрозажимная конструкция с тремя кулачками обеспечивает фиксацию хвостовика инструмента. Патрон рекомендуется для закрепления сверл из быстрорежущей стали (HSS).
При выборе исполнения учитываются тип хвостовика MTA3, диапазон зажима 1-16 мм, диаметр патрона 55 мм и длина L 85 мм. Размер хвостовика L1 составляет 98 мм, общая длина L2 — 183 мм, размер G — 23.825 мм. Оправка выполнена без внутреннего канала для СОЖ. Для расширения возможностей станка ее можно использовать с переходными втулками для конусов Морзе.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаMTA3
Серия конусаMT
Конус МорзеMT3
Типоразмер цангиAPU16
Серия цангиAPU
Вид патрона/оправкиMTA-APU сверлильный
Назначение патронаСверлильный
Наружный диаметр D, мм55
Длина L, мм85
Диапазон зажима, от, мм1
Диапазон зажима, до, мм16
