Описание и характеристики

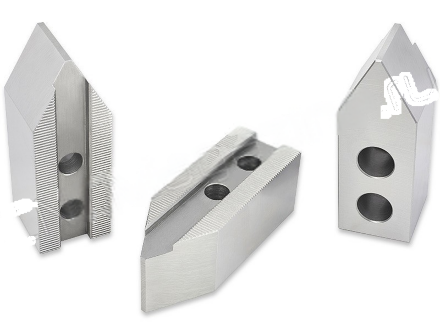

Сырые заостренные кулачки CNCM SC-10H42P90 выполнены в удлиненном исполнении и предназначены для фиксации деталей в гидравлическом токарном патроне диаметром 250 мм (10"). Высота кулачка составляет 42 мм, а зубчатая метрическая рейка имеет шаг 1.5х60⁰. Эти параметры позволяют подобрать исполнение под соответствующую конструкцию патрона и задачу фиксации.
Кулачки растачивают по форме и диаметру обрабатываемой детали, ориентируясь на ее технические параметры. Такая индивидуальная подгонка нужна для точного центрирования и обеспечивает 100% перпендикулярность поверхностей. Для крепления предусмотрено резьбовое исполнение M12; размер B составляет 3 мм.
Технические характеристики
БрендCNCM
Тип оснасткиКулачки токарного патрона
СерияSC-P
Диаметр патрона, мм250
Тип кулачкаСырой заостренный
Вид кулачкаНакладной Прямой
Шаг зуба кулачка1.5х60°
Привод патронаГидравлический
