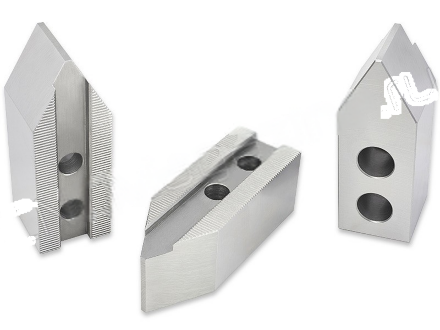

SC-08H38P60 сырые кулачки для патрона CNCM

Токарные сырые кулачки SC-08H38P60 предназначены для фиксации деталей в гидравлическом патроне диаметром 200 мм (8"). Удлиненная конструкция с зубчатой метрической рейкой предусматривает растачивание под форму и диаметр конкретной заготовки. Тип кулачка — сырой заостренный, вид — накладной прямой. Индивидуальная расточка позволяет настроить кулачки под технические параметры детали и получить точность центрирования с перпендикулярностью поверхностей, указанной для этого способа подгонки. Шаг зуба (N) — 1.5х60⁰, резьба — M12. Размеры: B — 3 мм, S1 — 95 мм, S2 — 35 мм, S3 — 38 мм, S4 — 14 мм, S7 — 25 мм, S10 — 15 мм. Кулачки относятся к серии SC-P.
