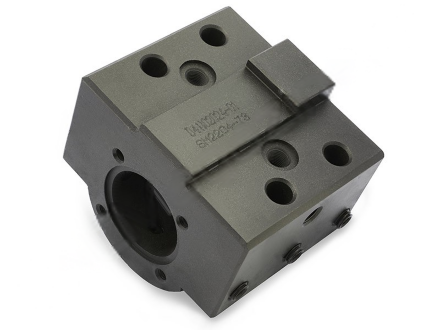

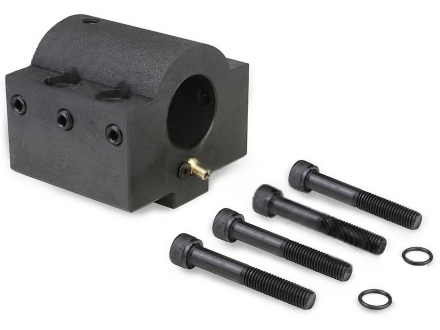

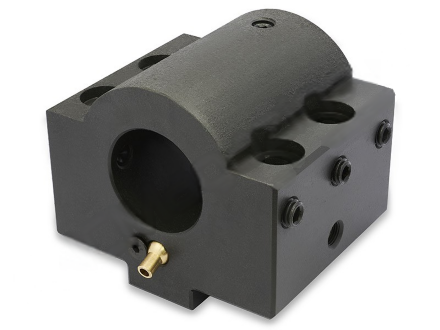

PU1 H40.085.100 осевой держатель инструмента

Осевой держатель инструмента CNCM серии PU1 предназначен для станков с тайваньской револьверной головой Lio Shing, включая револьверки LS-200 и другие исполнения с подходящей посадкой. Держатель используют для фиксации борштанг и расточных державок. Подбор выполняют по ширине посадочного паза и межосевому расстоянию крепления держателя к револьверке. Конструкция щелевого типа фиксирует инструмент болтами. Предусмотрена внешняя подача охлаждающей жидкости. Размеры изделия: A — 40 мм, C — 85 мм, C1 — 25 мм, D — 30 мм, E — 100 мм, F — 76 мм, G — 35 мм, H — 75 мм, H1 — 10 мм, I — 20 мм. Резьба крепления — M10. Блоки PU внешне схожи с BMT, но не являются взаимозаменяемыми. Этот держатель также не подходит для установки приводного инструмента. Вес изделия — 3.300 кг; габариты в упаковке — 13x11x10 см. Перед выбором исполнения необходимо сопоставить посадочные размеры револьверной головы и держателя.
