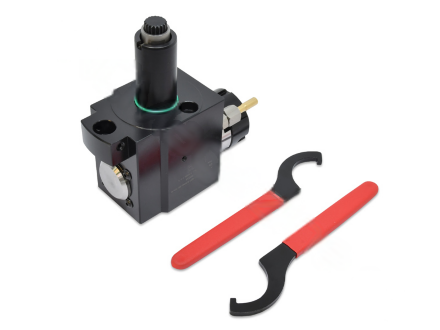

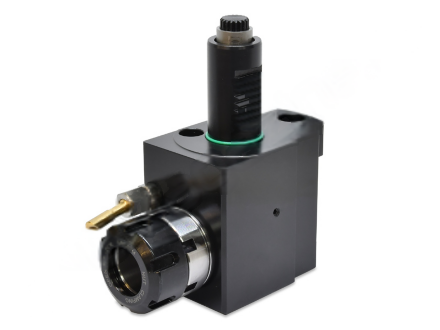

VDI30-5480-ER32-90 приводной радиальный (угловой) блок ER32

Приводные блоки радиальные (угловые) VDI предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах. Цанга ER32 DIN 6499 (2-20 мм).

Внешняя подача охлаждающей жидкости.
Радиальный (угловой)
Крутящий момент 25 Н/м.
Совместимость цанг DIN 6499.
Макс. об/мин (RPM) 6000.
Передаточное отношение 1:1.
Входящая мощность 8 кВт.
Муфта (DIN 5480) W 15.7 (16)x0.8.
2 ключа в комплекте.

Данный тип привода инструмента с хвостовиком VDI и муфтой по стандарту DIN 5480 наиболее часто встречается на револьверных головках SAUTER (Германия), а также ряда европейских и азиатских производителей станков с ЧПУ.

Внимание! Перед покупкой убедитесь, что размер VDI и присоединительной Муфты совместимы с вашим станком.




Технические характеристики:
Бренд:
Sauter
Испол.:
Правое
Серия держателя:
VDI-5480-ER-90
Тип держателя:
Приводной
Тип сцепления (приводная муфта):
DIN5480 (шлицевый)
b1:
83.5 мм
b2:
47 мм
b3:
- мм
d1:
30 мм
d2:
- мм
d3:
- мм
d4:
2-20 мм
h1:
32 мм
h5:
64 мм
h6:
- мм
l1:
87 мм
l2:
54.5 мм
l3:
31.5 мм
l4:
55 мм
Вид цанги:
ER32
Охлаждение:
С каналом для СОЖ
H:
4.94 мм
S1:
19.8 мм
S2:
15.7 мм
S3:
- мм
Z:
12 мм
Z1:
5.6 мм
Вес:
4.000 кг
Габариты в упаковке (ДхШхВ):
27x21x13 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
