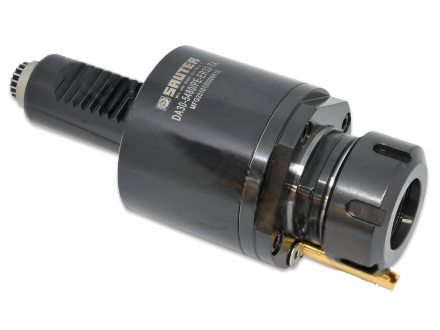

VDI30-5480-ER32-0 приводной осевой (прямой) блок ER32

Приводные блоки (прямой сверлильно-фрезерный блок) VDI предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах. Цанга ER32 DIN 6499 (2-20 мм).

Внешняя подача охлаждающей жидкости.
Аксиальный (осевой)
Крутящий момент 30 Н/м.
Совместимость цанг DIN 6499
Макс. об/мин (RPM) 6000.
Передаточное отношение 1:1.
Входящая мощность 8 кВт.
Муфта (DIN 5480) W 15.75 (16)x0.8.

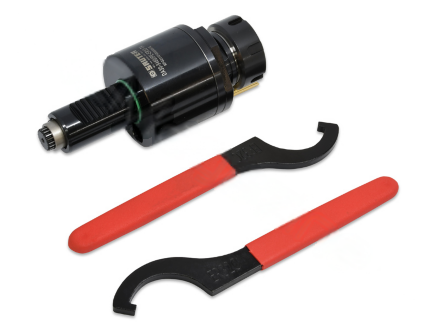

2 ключа в комплекте.

Данный тип привода инструмента с хвостовиком VDI и муфтой по стандарту DIN 5480 наиболее часто встречается на револьверных головках SAUTER (Германия), а также ряда европейских и азиатских производителей станков с ЧПУ.

Внимание! Перед покупкой убедитесь, что размер VDI и присоединительной Муфты совместимы с вашим станком.



Технические характеристики:
Бренд:
Sauter
Испол.:
-
Серия держателя:
VDI-5480-ER-0
Тип держателя:
Приводной
Тип сцепления (приводная муфта):
DIN5480 (шлицевый)
b1:
- мм
b2:
- мм
b3:
- мм
d1:
30 мм
d2:
- мм
d3:
68 мм
d4:
2-20 мм
h1:
- мм
h5:
- мм
h6:
- мм
l1:
104 мм
l2:
62 мм
l3:
- мм
l4:
55 мм
Вид цанги:
ER32
Охлаждение:
С каналом для СОЖ
H:
5 мм
S1:
19.8 мм
S2:
15.75 мм
S3:
4 мм
Z:
12.5 мм
Z1:
5.9 мм
Вес:
2.500 кг
Габариты в упаковке (ДхШхВ):
22x12x11 см
