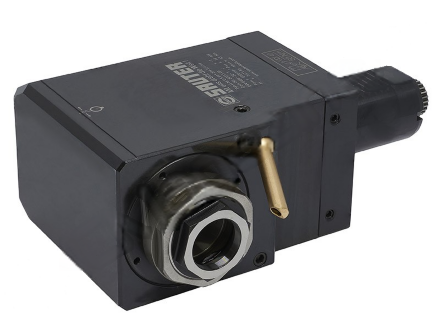

VDI40-5480-ER32-90 приводной радиальный (угловой) блок ER32

Приводные блоки радиальные (угловые) VDI предназначены для закрепления инструмента и устанавливаются в револьверных головках на токарных станках с ЧПУ и обрабатывающих центрах. Цанга ER32 DIN 6499 (2-20 мм).

Внешняя подача охлаждающей жидкости.
Радиальный (угловой)
Крутящий момент 63 Н/м.
Совместимость цанг DIN 6499.
Макс. об/мин (RPM) 6000.
Передаточное отношение 1:1.
Входящая мощность 10 кВт.

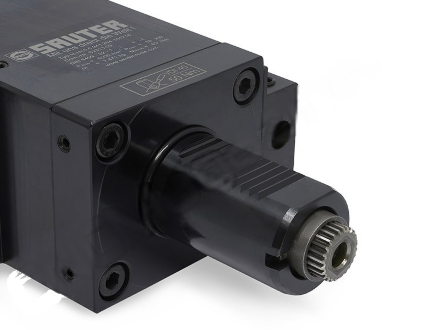

Муфта (DIN 5480) W 19.78 (20)x0.8. Внутренняя резьба М8.

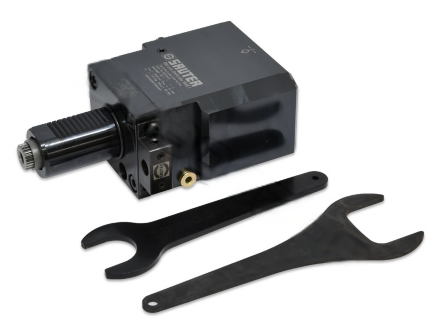

2 ключа в комплекте.

Данный тип привода инструмента с хвостовиком VDI и муфтой по стандарту DIN 5480 наиболее часто встречается на револьверных головках SAUTER (Германия), а также ряда европейских и азиатских производителей станков с ЧПУ.

Внимание! Перед покупкой убедитесь, что размер VDI и присоединительной Муфты совместимы с вашим станком.






Технические характеристики:
Бренд:
Sauter
Испол.:
Правое
Серия держателя:
VDI-5480-ER-90
Тип держателя:
Приводной
Тип сцепления (приводная муфта):
DIN5480 (шлицевый)
b1:
71 мм
b2:
55 мм
b3:
- мм
d1:
40 мм
d2:
- мм
d3:
- мм
d4:
2-20 мм
h1:
38 мм
h5:
76 мм
h6:
- мм
l1:
135 мм
l2:
100 мм
l3:
35 мм
l4:
63 мм
Вид цанги:
ER32
Охлаждение:
С каналом для СОЖ
H:
5.02 мм
S1:
23.8 мм
S2:
19.78 мм
S3:
8.95 мм
Z:
8 мм
Z1:
11.64 мм
Вес:
8.200 кг
Габариты в упаковке (ДхШхВ):
27x21x13 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
