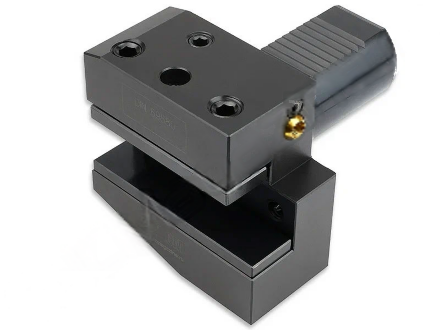

B1-40x20x44 Держатель инструмента VDI радиальный, правый

Блок инструментальный CNCM 06027 VDI40 типа B1 предназначен для резцов с прямоугольным сечением. Оправка используется для наружной продольной обработки и торцевого точения. Резец устанавливается пластиной вверх, а его опорная поверхность располагается ниже оси центров. Правое исполнение выбирают для соответствующей стороны обработки. Держатель оснащен хвостовиком DIN 69880 (ГОСТ 24900) с зубцами для установки в специальное отверстие револьверной головки станка. Размер d1 составляет 40 мм, размеры посадочной части h1 — 20/16 мм, l2 — 44 мм; серия держателя — B1. Три верхних винта предназначены для фиксации инструмента и плавного перемещения прихвата. Внутреннее отверстие подводит СОЖ в зону резания, направление потока регулируется поворотом шарика. Инструмент стандарта VDI взаимозаменяемый и подходит для любого производителя.
