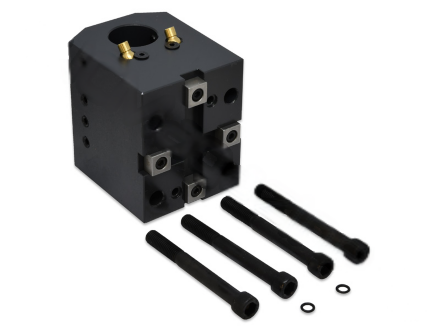

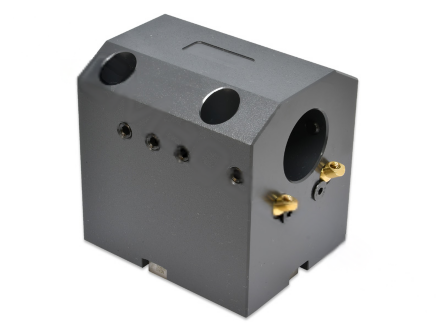

BMT65-B8540 держатель расточного инструмента 115х98х115

Стационарный держатель BMT65-B8540 относится к серии блоков BMT-B и предназначен для расточного инструмента. Он используется для фиксации резцов, державок и другого инструмента с цилиндрическим сечением хвостовика в осевом направлении по отношению к заготовке на револьверных головках типа BMT токарных станков и центров. Назначение BMT — BMT65, посадка инструмента — d40, охлаждение внешнее. В обозначении исполнения указаны размеры 115х98х115. Диаметр D составляет 40 мм; параметры A, B, C, E, G, H, K и M равны соответственно 18, 73, 98, 70, 115, 85, 115 и 13 мм. Для центральной оси C указаны цилиндричность центрального отверстия 0,008, параллелизм C-B 0,01 и симметрия C-A 0,01. Плоскостность нижней поверхности B — 0,01, вертикальность A-B нижней ключевой центральной линии A — 0,005. Масса держателя — 8.600 кг, габариты в упаковке — 14x10x14 см. Совместим со станками DOOSAN, Hardinge, Victor, Samsung (SMEC).
