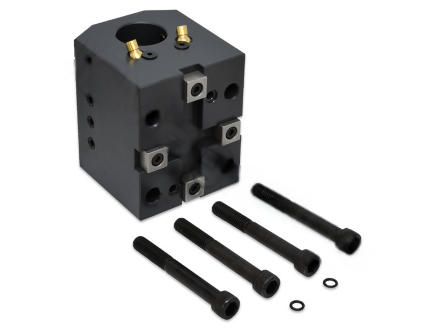

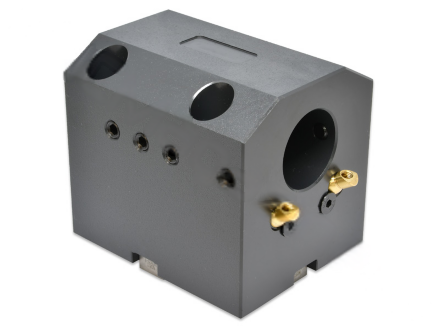

BMT65-B7240 держатель расточного инструмента 120х98х106

Стационарный держатель BMT65-B7240 относится к серии блоков BMT-B и предназначен для расточного инструмента. Он используется для фиксации резцов, державок и другого инструмента с цилиндрическим сечением хвостовика в осевом направлении по отношению к заготовке на револьверных головках типа BMT токарных станков и центров. Назначение BMT — BMT65, посадка инструмента — d40, охлаждение внешнее. В обозначении исполнения указаны размеры 120х98х106. Диаметр D составляет 40 мм; параметры A, B, C, E, G, H, K, M и N равны соответственно 18, 73, 98, 70, 106, 72, 120, 13 и 64 мм. Для центральной оси C указаны цилиндричность центрального отверстия 0,008, параллелизм C-B 0,01 и симметрия C-A 0,01. Плоскостность нижней поверхности B — 0,01, вертикальность A-B нижней ключевой центральной линии A — 0,005. Масса держателя — 7.400 кг, габариты в упаковке — 15x11x14 см. Совместим со станками DOOSAN, Hardinge, Victor, Samsung (SMEC).
