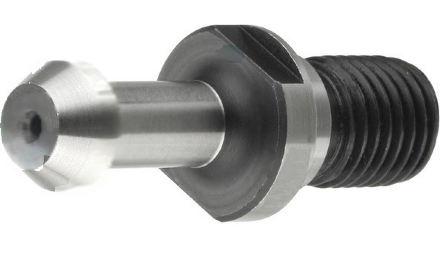

PS-BT50-45 штревель без отверстия под СОЖ

Штревель PS-BT50-45 представляет собой затяжной винт для установки и закрепления оснастки в шпинделе станка при автоматической смене инструмента. Исполнение имеет тип хвостовика BT50 и угол 45°. Важно учитывать конструктивное ограничение этой модели: штревель выполнен без отверстия под СОЖ и без уплотнительного кольца. Основные размеры изделия: резьба M24, D — 25 мм, D1 — 17 мм, D2 — 23 мм, H — 8 мм, H1 — 8 мм, L — 85 мм, L1 — 45 мм, L2 — 35 мм, S — 29.85 мм. Эти параметры позволяют сопоставить штревель с оснасткой и шпинделем, для которых предусмотрено исполнение BT50 с указанной резьбой и геометрией. Вид аксессуара — штревель. Масса изделия составляет 0.631 кг, габариты в упаковке — 9x5x5 см.
