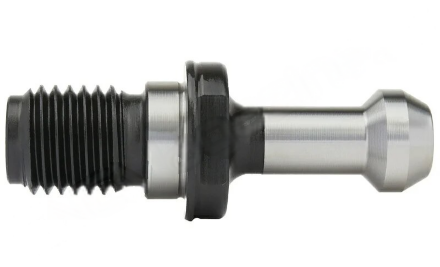

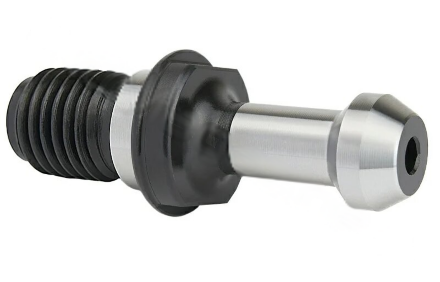

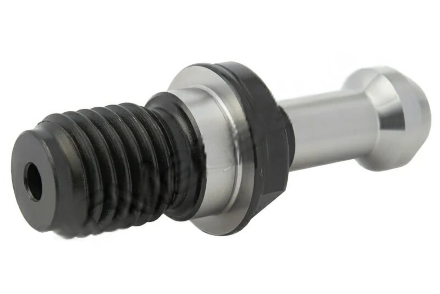

PS-BT40-45-H — штревель BT40 с отверстием под СОЖ

Штревель CNCM PS-BT40-45-H — затяжной винт для установки и закрепления оснастки в шпинделе станка при автоматической смене инструмента. Исполнение рассчитано на хвостовик BT40 и выполнено с углом 45°. В конструкции предусмотрено отверстие под СОЖ, при этом уплотнительное кольцо в исполнение не входит. При выборе учитывают тип хвостовика, угол и посадочные параметры: D — 17 мм, D1 — 10 мм, D2 — 15 мм, S — 18.9 мм. Резьба обозначена как M16. Длина L составляет 60 мм, L1 — 35 мм, L2 — 28 мм; параметры H и H1 равны соответственно 6 и 3 мм. Вес штревеля — 0.168 кг. Габариты в упаковке составляют 6x3x3 см и относятся к упаковке, а не к рабочим размерам изделия.
