Описание и характеристики

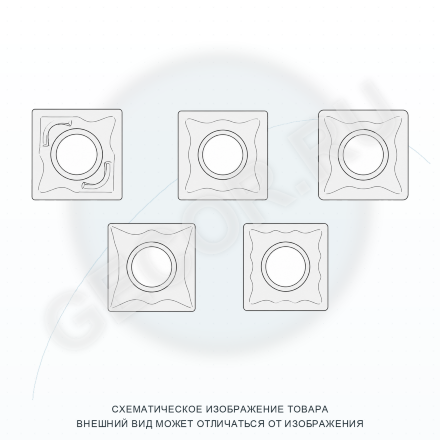

Сменная твердосплавная пластина по металлу CCMT. Ромбическая 80°. Группа обрабатываемых материалов по ISO: M, S.
Технические характеристики:
Бренд:
ChipsFly
Вид обработки:
M (получистовая)
Марка:
CCMT
Вид пластины:
твердосплавные
Тип пластины (форма):
С-ромбическая 80°
Задний угол:
C-7°
Размер пластины:
6
Обр-мый материал:
M (нержавеющая сталь)
S (жаропрочные)
Стружколом точения:
ChipsFly-FW
Радиус, r:
0.2 мм
Сплав:
YKT742
L:
6.5 мм
øI.C:
6.35 мм
S:
2.38 мм
d:
2.8 мм
Вес:
0.002 кг
Стружколом точения - ChipsFly-FW -
рекомендуется для чистовой токарной обработки стали, нержавеющей стали.
Операции: продольное, торцевое, обратное, контурное точение, применяется в пластинах с отрицательным и положительным углом.
Преимущества стружколома FW: хороший контроль удаления стружки, геометрия пластины снижает силу резания,
подходит для операций с небольшой нагрузкой на шпиндель, для обработки тонкостенных и нестабильно закрепленных заготовок.
Ограничения: по глубине резания и скорости подачи.
Рекомендации по применению: валы, шестеренки, при обработке которых важно высокое качество поверхности.
Сплав - YKT742 -
предназначен для получистовой и черновой токарной обработки нержавеющей стали и жаропрочных сплавов. Улучшенное покрытие PVD. Хорошая износостойкость инструмента и отличная защита режущей кромки. Сплав рекомендуется для точения и обработки канавок. Процесс отрезки также хорош, в том числе при обработке труб. Для нежавеющей стали рекомендуются средняя и низкая скорости резания, для жаропрочных материалов - низкие скорости обработки.
Группа обрабатываемых материалов по ISO: M20-M35 , S15-S35 .
Таблица соответствий сплавов для точения
Мат.
Гр. обр. по ISO
СДБП
Европ. бренд
ISCAR
Kennametal
Taegu Tec
Walter
Mitsubishi
M
M20-35
BPG308
-
-
-
-
-
-
S
S15-35
BPG308
GC1125
IC908
KC5525
WSM20,
WSM30
WAK20
VP15TF,
VP20RT
Мат.
Гр. обр. по ISO
СДБП
Sumitomo
Tungaloy
Kyocera
Korloy
Seco
З С С
M
M20-35
BPG308
-
-
-
-
-
-
S
S15-35
BPG308
AC520U
AH120
PR1025,
PR1125,
PR1225
NC6110,
NC6010
PC5300,
PC9530
-
Таблица
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
