Основные данные
Описание

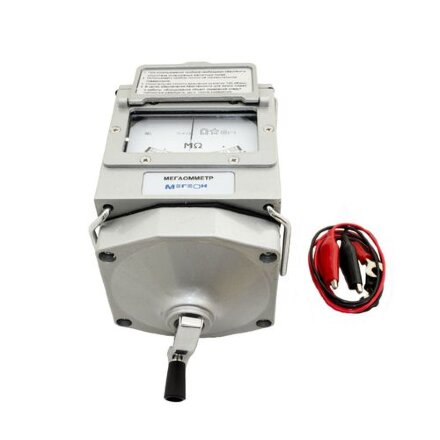

Мегаомметр МЕГЕОН 13450 предназначен для измерения сопротивления изоляции. Он пригодится Вам для измерения сопротивления различного бытового оборудования (электрическое оборудование, кабели, трансформаторы, средства телекоммуникации) и прочего оборудования. Благодаря тому, что прибор имеет широкий диапазон измерений, мегаомметр МЕГЕОН 13450 используется в самых различных отраслях промышленности, ремонтных мастерских и не только. Для достижения максимально точных показаний необходимо учитывать показатели влажности воздуха и температуры. Эксплуатация прибора проста и понятна. Достаточно подлючить щупы с зажимами типа "крокодил" к исследуемому объекту и начать вращать генератор за рукоятку. Прибор укажет измеренное значение сопротивления изоляции. Изделие станет незаменимым помощником специалистов при работе с электрооборудованием и комплектующими.
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ (МЕГАОММЕТРА) МЕГЕОН 13450
- Проведение измерений при стабильном напряжении, равном 1000 В
- Максимальный показатель КПД при минимальной погрешности
- Прибор работает от интегрированного генератора, поэтому нет необходимости в ИП (источнике питания)
Характеристики
Показатель | Значение |
Испытательное напряжение | 1000 В |
Погрешность | 10% |
Диапазон измерения | 0,2 ... 1000 МОм |
Длина дуги шкалы | ~ 65 мм |
Номинальная скорость вращения рукоятки | 120 об/мин |
Влияние внешнего магнитного поля | При магнитном поле 0,4 кА/м допустимые изменения составляют 100% от деления шкалы |
Влияние наклона | При наклоне на 5° допустимые изменения стоставляют 50% от деления шкалы |
Сопротивление изоляции | Сопротивление изоляции между проводами прибора и внешним корпусом должно быть не менее 20МОм |
Режим работы | Прерывистый (измерение - 1 минута, пауза - 2 минуты ) |
Испытательное напряжение | Прибор выдерживает испытания переменным синусоидальным напряжением при частоте 50 Гц в течении 1 минуты |
Габариты прибора | 210 х115х140мм |
Вес прибора | 1100 г |
Габариты упаковки | 230х145х165мм |
Вес с упаковкой | 1240 г |
Условия эксплуатации | Температура 0…40°С, Влажность: ≤ 60% |
Условия транспортировки и хранения | Температура -20…60°С, Влажность: ≤ 80% |
Комплектация
- Мегаомметр МЕГЕОН 13450
- Щупы типа «Крокодил» 2 шт
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
Файлы
- Руководство по эксплуатации.pdf 706.88 KBytes
