Основные данные
Описание
ПРЕИМУЩЕСТВА ИЗМЕРИТЕЛЯ ИММИТАНСА GW Instek LCR-78230
- Диапазон частот тест-сигнала: 10 Гц…30 МГц
- Измерение 17 параметров: комплексное и активное сопротивление на переменном токе (R, Z, X), сопротивление постоянному току (Rdc), проводимость (G, Y, B) ёмкость, индуктивность, тангенс угла потерь, добротность, фазовый сдвиг, ЭПС (ESR)
- Базовая погрешность ±0,08 %
- Выбор скорости измерений (5 уровней): Медленная 1/Медленная 2, Средне, Быстро, Максимально быстро (быстродействие до 2,5 мс)
- Режим анализа: отображение зависимости измеряемых параметров от частоты/напряжения (2 графика), автоустановка вертикальной шкалы (AUTO FIT), растяжка (Zoom ±)
- Параллельная/ последовательная схема измерений
- Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
- Допусковый тест компонентов (Pass/Fail) в режимах: «абсолютое значение/D-измерение/%»
- Переключение выходного импеданса - 25 Ом/100 Ом
- Источник внутреннего постоянного смещения: ± 12В
- Программирование табличных измерений (тест из 15 шагов)
- Графический режим, качание частоты по 300 точкам
- Параметры для выбора качания (Sweep): частота/напряжение/ток
- Большой графический ЖК-дисплей, разрешение 6 разрядов
- Одноуровневый интуитивный пользовательский интерфейс
- Интерфейсы: USB/GPIB/LAN/RS-232/USB Host
Характеристики
| Измеряемые параметры (Индикация) | ||||
| Сопротивление (Z) | До 10.000 МОм с максимальным разрешением 0,01 мОм | |||
| Сопротивление (R, X) | До ±10.000 МОм с максимальным разрешением 0,01 мОм | |||
| Сопротивление на постоянном токе (Rdc) | До 100 МОм с максимальным разрешением 0,01 мОм | |||
| Проводимость (G, Y, B) | До 1000 кСм с максимальным разрешением 10 нСм | |||
| Ёмкость (C) | До 10.000 Ф с максимальным разрешением 0,01 пФ | |||
| Индуктивность (L) | До ± 10.000 кГн с разрешением 0,01 нГн | |||
| Добротность (Q) | ±0,01 – 9999,99 с разрешением 0,01 | |||
| Тангенс угла потерь (D) | ±0,00001 – 10000 с разрешением 0,01 | |||
| Фазовый сдвиг (q) | -180…+180° (DEG); ± 0.00000…3.14159 (RAD) | |||
| Δ% -измерения | ± 0.000% … 999.999% | |||
| Базовая погрешность | ± 0,08 % (R, Z, X, G, Y, B, L, C) | |||
Диапазоны измерений | ||||
| Сопротивление | 10 мОм - 100 МОм (R) | |||
| Ёмкость | 50 фФ - 1Ф (C) | |||
| Индуктивность | 10 нГн - 100 кГн (L) | |||
| Тест сигнал | ||||
| Частота тест-сигнала (6 разрядов) | Постоянный ток/DC, 10Гц – 30 МГц | |||
| Пределы установки частоты | 10… 100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/10 МГц/30 МГц | |||
| Разрешение установки | 0,1Гц/0,1Гц/0,05Гц/0,1Гц/1Гц/10Гц/100Гц | |||
| Погрешность установки | ±0,0007 % ±0,1Гц | |||
| Уровень переменных тест-сигнала/ AC (с.к.з.) | ≤1 МГц:10 мВ…2 В; >3 МГц: 10 мВ…1 В (или при F≤ 1 МГц и Rо=25Ом) 100 мкА…20 мА (Rо=100 Ом); 400 мкА…40 мА (Rо=25Ом) | |||
| Погрешность AC уровня | ±10% (для 4-х полюсного); ±15% (измерительный кабель >0 м) | |||
| Уровень Постоянный тест-сигнала/DC | 1 В постоянный (40 мА) | |||
| Разрешение установки | 1 мВ/10 мкА | |||
| Погрешность DC уровня | ±1% | |||
| Внутренний импеданс* | 25 Ом/100 Ом* (источник) | |||
| Запуск измерений | Автоматический (Wait On), ручной (однократно), непрерывно (Repeat) | |||
| Память | ||||
| Функции | Запись/считывание установленных параметров, измерения в мультишаговом режиме (таблица/List) | |||
| Объём внутренней памяти (запись / вызов) | 99 профилей настройки (setup groups), 48 программ тестирования (list setup) | |||
| Внешний USB-флэш диск (до 128 ГБ) | Запись профилей настройки/setup, экранной информации/images, график развертки изм. параметра/Sweep и отсчетов /data | |||
| Дополнительные функции | ||||
| Режим графика (в функции развертки) | Построение 2-х графиков зависимости измеряемого параметра от переменной (Trace A/B) | |||
| Комбинации параметров | Z-Deg, Y-Deg, R-X, G-B, Z-Cs, Z-Cp, Z-Ls, Z-Lp, Cs-Rs, Cp-Rp, Cp-G, Cs-D, Ls-Rs, Lp-Rp, Lp-G, Ls-Q (Func 1-16). | |||
| Закон качания | Линейный (251 точка), логарифмический (267 точек) | |||
| Измененная переменная | Частота, напряжение тест-сигнала, ток тест-сигнала (Freq/Vac/Iac) | |||
| Режим «Таблица» | Табличные значения измерений (8 парам. х 15 шагов), редакт. программ (копирование шагов, запись/ вызов) | |||
| V/I монитор | Разъем для контроля Vac, Iac, Vdc, Idc (на задней панели) | |||
| Калибровка | ХХ/КЗ/нагрузка ВЧ/нагрузка (Load) | |||
| Регулируемое время задержки (delay) | 0~5000мс (таблицы измерения/шаги в таблице/циклы разверток/циклы AC/DC) | |||
| Дисплей | ||||
| Тип индикатора | Цветной ЖКИ, графическая матрица (800´480), диаг. 18 см | |||
| Режим индикации | Абс. значение, D-измерение, D-измерение в %, усред. (1…64) | |||
| Формат индикации | Одновременно до 4-х параметров (в т.ч. Осн. и Вспом.) | |||
| Скорость измерения | 25 мс/50 мс/150 мс/300 мс/600 мс (максимальным/быстрое/среднее/медленное 1/медленное 2) | |||
| Общие данные | ||||
| Интерфейс | USB/GPIB/LAN/RS-232/USB Host (возможность эмуляции языка программирования SCPI) | |||
| Условия эксплуатации | 0°С…40°С и относительная влажность до 85 % | |||
| Напряжение питания | 110 -240 В (±10 %), 50/60 Гц (максимальным потреблением 65 В*А) | |||
| Габаритные размеры | 346х145х335 мм | |||
| Масса | 3,3 кг | |||
Комплектация

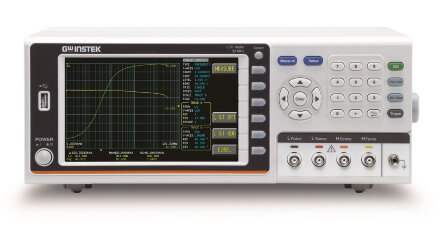

- Измеритель иммитанса GW Instek LCR-78230
- Руководство по эксплуатации
- Индивидуальная упаковка
Технические характеристики
БрендGW Instek
Госреестр94379-25
Габариты346 × 145 × 335 мм
Вес3.3 кг
Гарантия12 мес.
Файлы
- Расширенные характеристики.pdf 566.26 KBytes
