Описание и характеристики
Описание

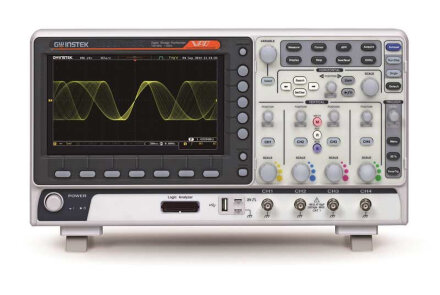

Осциллограф GW Instek MSO-72202EA - 2-канальный прибор с пропускной способностью до 200 МГц. Модели данной серии отличаются режимами поисковой машины и наличием режима сегментированной памяти. Устройство также оснащено генератором сигналов произвольной формы с максимальной частотой 25 МГц и 16-канальным логическим анализатором.
ПРЕИМУЩЕСТВА ОСЦИЛЛОГРАФА GW Instek MSO-72202EA
- Предельная частота дискретизации 200 МГц
- Полностью русифицированное меню существенно упрощает обращение с осциллографом
- Сохранение в памяти до 24 осциллограмм
- Изолированный USB-разъем для соединения с ПК
- TFT-дисплей диагональю 8”
Функционирование в этом режиме позволяет GW Instek MSO-72202EA идентифицировать спорадические события и помехи в сигнале по заданным пользователем условиям, например, по фронту, срезу и длительности сигнала. Все события при этом наглядно отображаются в верхней части дисплея. Для переключения между событиями можно использовать регуляторные кнопки на фронтальной части корпуса. Данная функция значительно сокращает время поиска аномалий и упрощает эксплуатацию цифрового осциллографа.
Данная функция делит осциллограмму на устанавливаемое пользователем число сегментов. Этот режим позволяет сократить расстояние между синхроимпульсами, а при обнаружении редкого события - отобразить на экране именного его без другой лишней информации. Также этот режим позволяет осциллографу GW Instek MSO-72202EA проводить автоматические измерения и статистику по каждому сегменту. При этом все результаты можно отобразить в виде таблиц или гистограмм на дисплее устройства и экспортировать на внешнюю карту памяти для дальнейшей обработки.

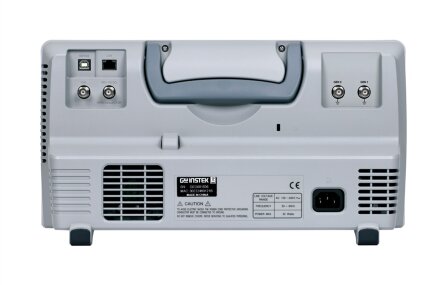

Прибор оборудован двумя разъемами: USB и RS-232, благодаря которым вы сможете подсоединить прибор к внешнему оборудованию, например, к ПК для удаленного использования и сохранения данных. Кроме этого, вы можете дополнительно подключить интерфейсы LAN, GPIB и VGA для связи с внешним монитором и использовать устройство для образовательных целей для демонстрации работы перед многочисленной аудиторией или для удаленного исследования.
Характеристики
| Тип осциллографа | Цифровой |
|---|---|
| Число каналов | 2 |
| Полоса пропускания | 200 МГц |
| Максимальная частота дискретизации | 1 ГГц |
| Максимальный объем памяти | 10 МБ |
| АЦП (бит) | 8 |
| Сопротивление входа | 1 МОм |
| Логические каналы | 16 |
| Особенности | Технология VPO |
| Интерфейс | USB, LAN |
| Дисплей | TFT, диагональ 20 см, разрешение 800х480 |
| Масса (кг) | 2,8 |
Комплектация
- Осциллограф MSO-72202EA
- Шнур питания
- Пассивный пробник 2 шт
- Логический пробник GTL-16E
- BNC-BNC кабель GTL-110 2 шт
- Руководство по эксплуатации
- Индивидуальная упаковка
