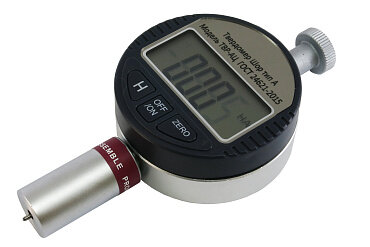

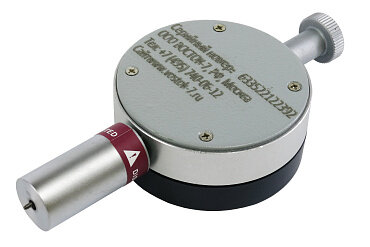

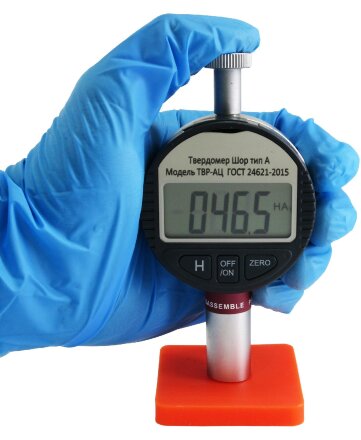

ТВР-AЦ твердомер (дюрометр) Шора тип А с цифровым индикатором

Изготовитель: ОАО "Литмашприбор", г. Усмань, Россия.
Состояние: новое или восстановленное изделие.
Поверка: периодическая поверка включена в цену и оформляется перед отправкой заказчику.
Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Твёрдость, плотность и прочность литейной формы связаны между собой.
Чем выше плотность, тем больше твёрдость и плотность формы.
Для измерения твёрдости используют специальный прибор — твердомер, в корпусе которого помещается шарик диаметром 10 мм, половина которого выступает из корпуса.
Для замера твёрдости формы прибор прижимают к её поверхности.
Чем глубже вдавливается шарик, тем сильнее сжимается пружина и тем на больший угол отклоняется стрелка индикатора на циферблате.
Низкая твёрдость формы (малая плотность) соответствует 20...30 делениям прибора.
Высокая твёрдость — 85...90 делениям.
Назначение и область применения.
Твердомер 04412А предназначен для измерения поверхностной твердости сырых форм и стержней.
Твердомер предназначен для определения текучести формовочных смесей по ГОСТ 23409.17-78 на формовочных и стержневых участках, в службе ОТК литейных цехов, в экспресс-лабораториях, цеховых и заводских лабораториях формовочных материалов и в исследовательских организациях.
Описание:
Твердомер для сырых форм и стержней модели 04412А состоит из корпуса, индентора, пружинного механизма, основания и индикатора.
Индентор твердомера приводят в соприкосновение с исследуемой поверхностью формы, стержня, образца и прижимают твердомер, пока его опорная поверхность полностью не соприкоснётся с исследуемой поверхностью.
При этом индентор, преодолевая усилие пружины, перемещается внутрь корпуса на величину, определяемую твердостью исследуемой поверхности.
Перемещение индентора рычагом передаётся штоку индикатора, что вызывает поворот стрелки, которая фиксируется в положении, соответствующем твердости исследуемой поверхности.
Для приведения индикатора в исходное положение необходимо нажать на верхнюю кнопку сброса показаний.
После снятия твердомера с исследуемой поверхности индентор пружиной возвращается в исходное положение, а пружина в индикаторе удерживает шток и стрелку в прежнем положении — твердомер зафиксировал измеренное значение твёрдости.
Для приведения индикатора в исходное положение необходимо нажать на верхнюю кнопку сброса показаний.
Принцип действия твердомера основан на нарастании усилия на испытываемый образец индентором и фиксации максимального усилия на индикаторе.
Для машинной формовки твёрдость формы составляет 70...80 ед.
Для форм АФЛ — 85...95 ед.
НОРМАТИВНЫЕ ДОКУМЕНТЫ:
ГОСТ 10580-74. Машины литейные. Оборудование технологическое для литейного производства. Общие технические условия.
ГОСТ 12.2.046.0-90. Оборудование технологическое для литейного производства. Требования безопасности.
