Описание и характеристики
Описание

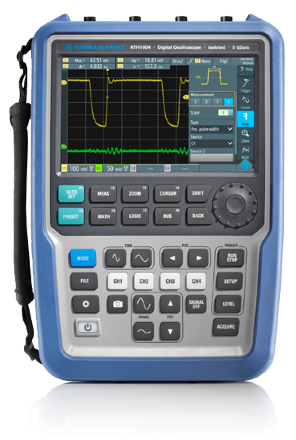

Цифровой осциллограф Rohde Schwarz RTH1004 четырехканальный - это мобильное решение с возможностями, не уступающими лабораторным приборам. Основное назначение модели - диагностика, отладка силовых цепей и электрооборудования в полевых условиях. Корпус, рассчитанный на использование в производственной среде, защищен от попадания пыли, грязи и влаги.
Рабочие параметры компактного устройства позволяют решать задачи по поиску любых неисправностей. При этом заряд встроенного аккумулятора обеспечивает более 4 часов непрерывной автономной работы. Такие показатели, как частота дискретизации и ширина полосы пропускания сравнимы со стационарными моделями лабораторного класса. Прибор отличается высокой скоростью захвата - 50000 осциллограмм/сек.
При комплектации определенными опциями, Rohde Schwarz RTH1004 может служить в роли 8 различных устройств: осциллографа, логического MSO-анализатора и анализатора протоколов/спектра/гармоник, регистратора данных, частотомера и цифрового вольтметра.

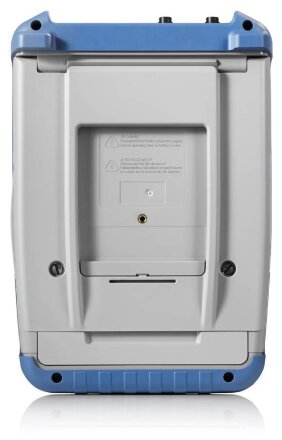

Сочетание клавиатуры с большими клавишами, поворотного регулятора и фирменного WVGA-тачскрина с широкими возможностями по персонализации обеспечивают удобное проведение измерений. Для документации результатов достаточно нажать всего одну кнопку. Импорт данных на ПК производится через microSD карты или интерфейсы LAN и USB. 37 автоматических режимов измерения упрощают проведение инспекций и экономят время специалиста. Откидная подставка позволяет освободить руки для манипуляций с элементами управления и пробниками.
В конструкции Rohde Schwarz RTH1004 применены независимые входные каналы с гальванической развязкой, которые соответствуют категориям защищенности CAT IV 600В и CAT III 1000В. За счет этого цифровой осциллограф может применяться для диагностики электродвигателей, коммутационного оборудования, распределительных щитов и других элементов электросетей.
В тех случаях, когда тестирование может быть небезопасно для специалиста, будет чрезвычайно полезна функция удаленного доступа к прибору с помощью беспроводной связи. Рабочий процесс и условия измерений при этом контролируются с помощью планшетного ПК или смартфона. Эта модель также поддерживает функцию веб-сервера.
Модернизация под конкретные задачи осуществляется безразборным способом - через покупку программных лицензий. При необходимости можно расширить полосу пропускания или возможности прибора в плане анализа протоколов различных типов или смешанных сигналов, добавить к функционалу режим архива, сегментированную память и т.д.
Характеристики
| Вертикальная система сбора данных | |
|---|---|
| Входные каналы | 4 осциллографических канала |
| МАХ вход. напряжение BNC разъем | CAT IV 300В (СКЗ), 424В (Впик) |
| МАХ вход. напряжение с пробником R&S®RT-ZI10 или R&S®RT-ZI11 | CAT IV 600В, CAT III 1000В |
| Вход. Чувствительность | 2 мВ/дел to 100 В/дел |
| Разрешающая способность по вертикали | 10 бит |
| Горизонтальная система сбора данных | |
| МАХ частота дисретизации (реал.вр.) | 5/2.5/1.25 ГГц/сек (1/2/4 активных каналов) |
| Память | 500/250/125 тыс.точек/канал (1/2/4 активных каналов) |
| Скорость сбора данных (реал.вр.) | 50 000 осциллограмм/сек |
| Временная развертка | от 1 нс/дел до 500 сек/дел |
| Логический анализатор (MSO) (опция: R&S®RTH-B1) | |
| Вход.каналы/память | 8 логич.каналов/125 тыс.точек |
| Полоса пропускания/частота дискр. | 250 МГц/1.25 ГГц/сек |
| Цифровая система синхронизации | |
| Режимы запуска | авто, по событию, разовый |
| Типы триггера. расширенная система синхрон. (опция R&S®RTH-K19) | 14 видов запуска |
| Измерения, математика, анализ | |
| Автоматические измерения | 33 видов измерений |
| Тестирование по маске | |
| Формирование маски | Копия сигнала с допуском |
| Действия при нарушении | нет, звук, стоп |
| Архив и сегментированная память (опция: R&S®RTH-K15) | |
| Количество сегментов | до 5000 |
| Синхр. и декод. протоколов | |
| Виды протоколов (R&S®RTH-K1, R&S®RTH-K2) | I2C, SPI, UART/RS-232/RS-422/RS-485 |
| Регистратор данных | |
| Кол-во одновременно регистрируемых каналов | 4 |
| Скорость измерений | 1/2/5 измерений/сек |
| Память | 2 млн.точек на канал |
| Цифровой вольтметр/цифровой мультиметр | |
| Разрешение | 999 отсчетов |
| Измерение тока и напряжения | DC, AC, AC + DC (с опциональным пробником или шунтом) |
| Основные параметры | |
| Размеры | 201 мм × 293 мм × 74 мм (Ш × В × Г) |
| Вес | 2.4 кг |
| Степень защиты корпуса | IP51, соответственно IEC 60529 |
| Дисплей | 7.0" LC TFT 800 × 480 пикселов цветной сенсорный экран |
| Интерфейс | USB host, USB device, LAN, Wireless LAN (опция) |
Комплектация
- Базовый блок прибора
- Адаптер питания
- Пассивные пробники на каждый канал (600В, CAT IV, 10:1)

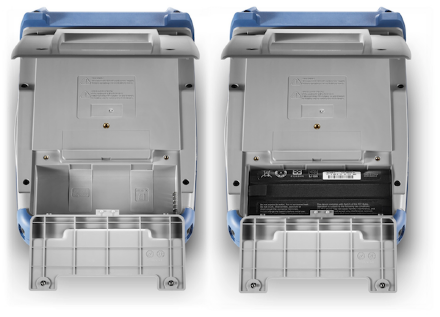

- Li-ion АКБ
- SD-карта 4 Гб (установлена внутри прибора)
- Руководство по эксплуатации
- Индивидуальная упаковка
