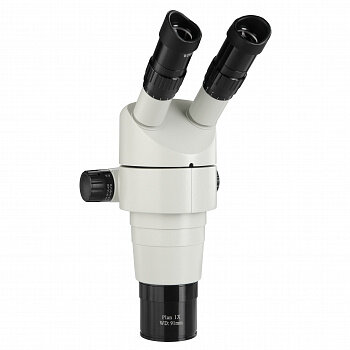

Оптическая головка Микромед МС-6-ZOOM

Описание

Благодаря бескомпромиссному качеству изображения оптическая головка Микромед МС-6 Zoom используется для ответственных исследований в профессиональной сфере. Рабочее расстояние 91 мм в базовой комплектации делает головку незаменимой при исследовании крупных объектов в биологических лабораториях, промышленности, материаловедении, криминалистике, для исследования образцов в минералогии.

Оптическая головка с параллельным ходом лучей, в отличие от схемы Грену, создает ортоскопическое изображение свободное от геометрических искажений. Это позволяет наблюдать, проводить измерения и записывать изображения максимального качества без потерь информативности во всем диапазоне увеличений.

Главный объектив Plan 1х имеет конструкцию с исправленной кривизной поля и хроматической аберрацией для нескольких цветов, что имеет важное значение не только для визуальных
исследований, но и при использовании CMOS камер высокого разрешения – это позволяет свести потери информации к минимуму.

Для плавной регулировки увеличения в головке используется трансфокатор – устройство с оптическими компонентами, способными передвигаться вдоль оптической оси изменяя увеличение объектива в пределах от 0.8х до 8х. Оптические компоненты перемещаются специальным механизмом по точно рассчитанными диаграммам движения, что позволяет сохранять идеально точную фокусировку на всех увеличениях. С входящими в комплект микроскопа окулярами WFH 10х/22 общий диапазон увеличений составляет от 8х до 80х.

Исходя из задач, микроскоп может быть доукомплектован объективами Plan 0.5х, Plan 0.7х и насадкой 1.5х для объектива Plan 1х. Применение дополнительных объективов позволяет изменять общий диапазон увеличения в пределах от 4х до 120х. Также для оптической головки доступны дополнительные окуляры широкого поля SWF 15х/17, SWF 20х/14 и SWF 30х/9. Использование всей дополнительной оптики расширяет диапазон увеличений оптической головки от 4х до 360х.

Дополнительные объективы изменяют не только общее увеличение микроскопа, но также его рабочее расстояние и размер поля зрения. Смена окуляров изменяет только общее увеличение оптической головки и размер поля зрения.

При необходимости использовать камеру, головку возможно дополнить каналом визуализации. Дополнительный канал у стереоскопической головки имеет неоспоримое преимущество перед установкой камеры в один их окулярных тубусов - оптическая ось камеры в этом случае будет расположена по нормали к плоскости объекта, и дополнительных искажений геометрии не возникнет. Для создания канала визуализации под визуальную насадку необходимо установить дополнительно приобретаемый сплиттер с собственным каналом визуализации. Для оптической головки МС-6 Zoom доступны сплиттеры с делением светового потока 50 – 50 или 100 – 0.

ПРЕИМУЩЕСТВО ОПТИЧЕСКОЙ ГОЛОВКИ Микромед МС-6 Zoom

• Оптическая схема с параллельным ходом лучей не создает геометрических искажений
• Объектив с планахроматической коррекцией обеспечивает высокую резкость по всему полю
• Увеличение микроскопа плавно регулируется в диапазоне от 8х до 80х
• Рабочее расстояние 91 мм позволяет исследовать крупные объекты
• Дополнительные насадки увеличивают рабочие расстояния до 186 мм
• Дополнительные насадки и окуляры расширяют диапазон увеличений от 4х до 360х
• Точная фокусировка и резкость изображения сохраняются на всех увеличениях

Характеристики

Комплектация

1. Оптическая головка Микромед МС-6-ZOOM
2. Визуальная насадка с окулярными тубусами в сборе с головкой трансфокатора – 1 шт.
3. Объектив Plan 1x – 1 шт.
4. Окуляр WFН 10х/22 мм - 2 шт.
5. Наглазник - 2 шт.
6. Ключ шестигранный 2 мм - 1 шт.
7. Руководство по эксплуатации
8. Гарантийный талон
9. Индивидуальная упаковка
