Описание и характеристики
Описание

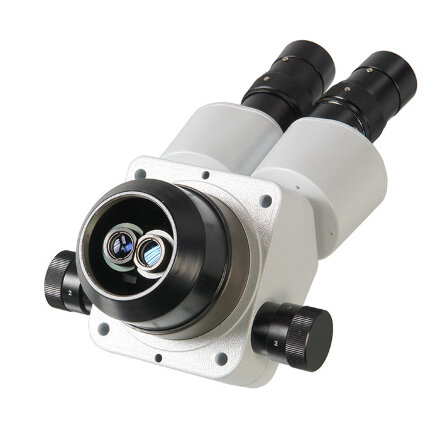

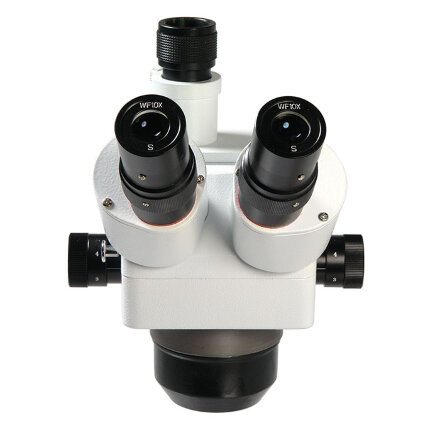

Оптическая головка Микромед МС-2-ZOOM вар. 2. Тринокулярная оптическая головка Микромед МС-2-ZOOM вар.2 устанавливается на любой стандартный штатив стереомикроскопа Микромед - основание А, основание CR, штативы TD-1, TD-2, TD-3, TD-4. Для установки на штативы TD-3 и TD-4 необходимо использовать фокусировочный механизм с кронштейном - держателем оптической головки.
Посадочный диаметр - 70 мм.

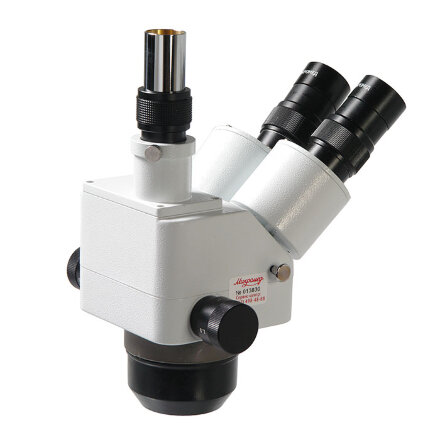

Вариант исполнения оптической головки "МС-2-ZOOM вар. 2" - тринокулярная модель, которая имеет третий вертикальный выход - канал визуализации. Данная конструкция позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в канал визуализации. Таким образом он не мешает проводить исследование через окуляры. Переключение светового потока с левого тубуса на вертикальный выход происходит посредством рукоятки, расположенной с левой стороны. Тринокулярный вариант исполнения визуальной насадки так же позволяет подключать комплект визуализации на базе ФК (в комплект не входит).
Характеристики
| Увеличение микроскопа, крат | от 10 до 40 |
| Визуальная насадка | тринокулярная |
| Угол наклона визуальной насадки, град | 45° |
| Регулируемое межзрачковое расстояние, в пределах, мм | от 55 до 75 |
| Объектив панкратический, крат | от 1 до 4 |
| Рабочее расстояние, мм | 85 |
| Поле зрения, мм | от 23 до 5.5 |
Увеличение оптической головки с каждой парой сменных окуляров и при всех насадках на объективную часть
| Окуляр | Стандартный объектив | Насадка 0.5х | Насадка 0.75х | Насадка 1.5х | Насадка 2х |
|---|---|---|---|---|---|
| 5х | 1~4х | 0.5~2х | 0.75~3х | 1.5~6х | 2~8х |
| 10х | 5~20х | 2.5~10х | 3.75~15х | 7.5~30х | 10~40х |
| 15х | 10~40х | 5~20х | 7.5~30х | 15~60х | 20~80х |
| 20х | 15~60х | 7.5~30х | 11.25~45х | 22.5~90х | 30~120х |
Рабочее расстояние и диаметр поля зрения
| Увеличение объективной части | Рабочее расстояние, мм | Поле с окуляром 5х, мм | Поле с окуляром 10х, мм | Поле с окуляром 15х, мм | Поле с окуляром 20х, мм |
|---|---|---|---|---|---|
| Стандартный объектив | 85 | 20-5 | 23-5.5 | 15.5-4 | 10.5-3 |
| Насадка 0.5х | 172 | 40-11 | 52-12 | 36-8.5 | 25-5.8 |
| Насадка 0.75х | 95 | 25-6.5 | 30-7 | 21-5 | 14-3.5 |
| Насадка 1.5х | 42 | 13-3.5 | 15-4.8 | 10.5-2.5 | 7-1.8 |
| Насадка 2х | 28 | 10-2.5 | 11.5-3 | 8-2 | 5.5-1.5 |
Комплектация
- Оптическая головка
- Руководство пользователя
- Гарантийный талон
- Упаковка
