Описание и характеристики
Описание

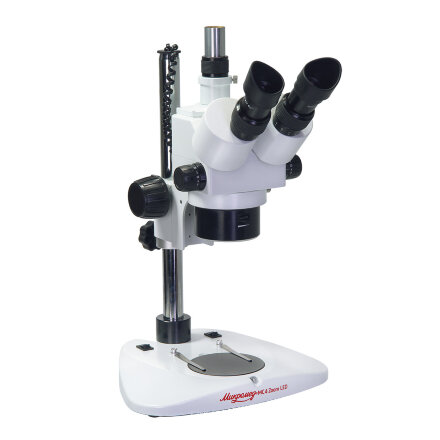

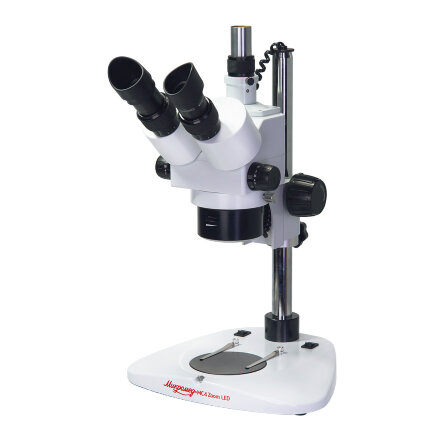

Стереоскопический микроскоп Микромед МС-4-ZOOM LED (тринокуляр) предназначен для наблюдения объемных и плоских объектов прозрачных и не прозрачных. Наблюдение может производиться в отраженном и проходящем свете. Удобен для выполнения разнообразных высокоточных работ, когда требуется производить какие-либо операции с объектом в ходе наблюдения: препарирования – в биологии, изучения образцов горных пород – в минералогии, выполнения различных технологических операций – в полупроводниковой промышленности. При изменении увеличения объектива или увеличения окуляров рабочее расстояние не изменяется и составляет 113 мм. Но оно может быть увеличено до 177 мм с помощью дополнительной насадки на объектив, изменяющей и общее увеличение микроскопа. Отличительная особенность этой серии - встроенный кольцевой светодиодный осветитель отраженного света с регулировкой яркости, который дает холодное бестеневое освещение. Конструкция визуальной насадки микроскопа позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Отличительная особенность от микроскопов серии Микромед МС-2-ZOOM - наличие самостоятельного канала визуализации, несвязанного с окулярным тубусом визуальной насадки. Это позволяет одновременно наблюдать изображение и в обоих окулярах, и на экране монитора. Канал визуализации имеет подвижку для соблюдения парфокальности изображения на экране и на окулярах. Узел крепления - переходник под оптический адаптер с посадочным диаметром 23,2 мм.
ПРЕИМУЩЕСТВА МИКРОСКОПА Микромед МС-4-ZOOM LED (тринокуляр)
- Панкратический объектив позволяет в процессе наблюдения плавно изменять увеличение в 6.7 раз без потери качества и с сохранением рабочего расстояния - 113 мм, а с насадкой 0.5х - 177 мм.
- Высокий штатив микроскопа позволяет работать с большими объектами, двукоординатным предметным столиком и насадкой 0,5х, увеличивающей рабочее расстояние

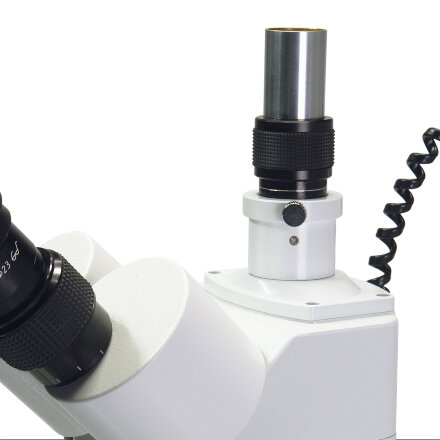

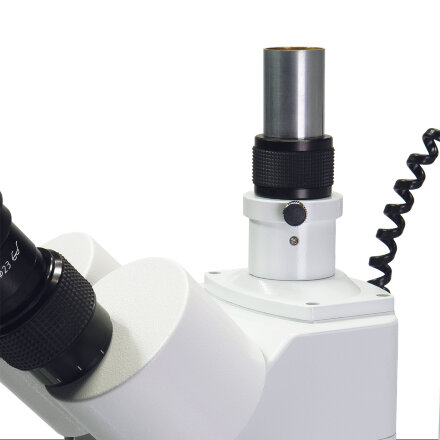

- Тринокулярная визуальная насадка с независимым каналом визуализации
- Плоское удобное основание обеспечивает комфорт для рук
- Полное просветляющее покрытие всех оптических поверхностей делает изображение ясным и контрастным по всему полю зрения
- Точная цветопередача
- Точный и плавный механизм фокусировки
- Конструкция предусматривает защиту от пыли и влаги внутренних частей микроскопа
- Антигрибковое покрытие оптических деталей
- Антистатический корпус
- Диоптрийная настройка на обоих окулярных тубусах
- Наглазники повышенного комфорта
Характеристики
| Расстояние от штатива до оптической оси, мм | 115 |
| Максимальная высота исследуемого объекта без насадки 0.5х, мм | 240 |
| Максимальная высота исследуемого объекта с насадкой 0.5х, мм | 175 |
| Увеличение микроскопа, крат | от 7.5 до 50 |
| Визуальная насадка | тринокулярная, поворотная на 360°, диоптрийная настройка ±5 диоптрий на обоих тубусах, посадочный диаметр окуляров 30 мм. |
| Угол наклона визуальной насадки, град | 45 |
| Регулируемое межзрачковое расстояние, мм | от 52 до 75 |
| Окуляры | 10/23 |
| Объектив панкратический, крат | от 0.75х до 5х |
| Рабочее расстояние, мм | 113 |
| Поле зрения, мм | от 33 до 5 |
| Предметный столик, мм | прозрачное стекло |
| Источник проходящего света | точечный светодиод 2100 Lux; 0.1 Вт |
| Источник отраженного света | кольцевой осветитель 6800 Lux; 2.4 Вт |
| Источник питания | сеть переменного тока, 220±22 В/50 Гц |
| Габаритные размеры, мм | 420 х 280 х 250 основание 275 х 236 х 35 штатив: диаметр 26, высота 345 |
| Масса, не более, кг | 7 |
Технические данные микроскопа (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив
| Окуляр | Насадка на объектив | Увеличение объективной части | Общее увеличение, крат | Поле зрения, мм | Рабочее расстояние, мм |
|---|---|---|---|---|---|
| 10х | Стандартный | 0.75х – 5х | 3.75 – 25 | 33 – 5 | 113 |
| 0.5х | 0.375х – 2.5х | 1.875 – 12.5 | 61.3 – 9.2 | 177 | |
| 1.5х | 1.125х – 7.5х | 5.625 – 37.5 | 22 – 3.3 | 50 | |
| 2.0х | 1.5х – 10х | 7.5 – 50 | 16 – 2.5 | 35 | |
| 15х | Стандартный | 0.75х – 5х | 11.25 – 75 | 24 – 4.2 | 113 |
| 0.5х | 0.375х – 2.5х | 5.625 – 37.5 | 48 – 8.5 | 177 | |
| 1.5х | 1.125х – 7.5х | 16.875 – 112.5 | 16 – 2.8 | 50 | |
| 2.0х | 1.5х – 10х | 22.5 – 150 | 12 – 2 | 35 | |
| 20х | Стандартный | 0.75х – 5х | 15 – 100 | 20 – 3.5 | 113 |
| 0.5х | 0.375х – 2.5х | 7.5 – 50 | 40 – 7 | 177 | |
| 1.5х | 1.125х – 7.5х | 22.5 – 150 | 13.3 – 2.3 | 50 | |
| 2.0х | 1.5х – 10х | 30 – 200 | 10 – 1.8 | 35 | |
| 25х | Стандартный | 0.75х – 5х | 18.75 – 125 | 15.8 – 2.4 | 113 |
| 0.5х | 0.375х – 2.5х | 9.375 – 62.5 | 31.5 – 4.8 | 177 | |
| 1.5х | 1.125х – 7.5х | 28.125 – 187.5 | 10.5 – 1.6 | 50 | |
| 2.0х | 1.5х – 10х | 37.5 – 250 | 7.9 – 1.2 | 35 |
Комплектация
- Микроскоп Микромед МС-4-ZOOM LED тринокуляр

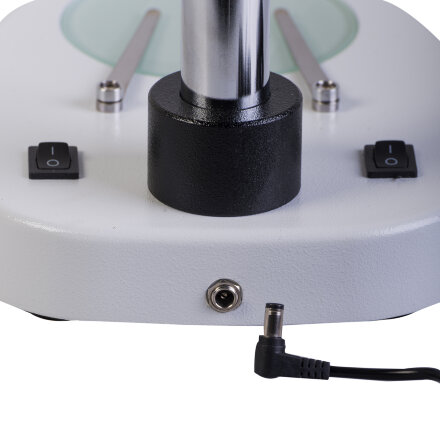

- Основание с источниками света (с регулировкой яркости), со штативом и механизмом фокусировки

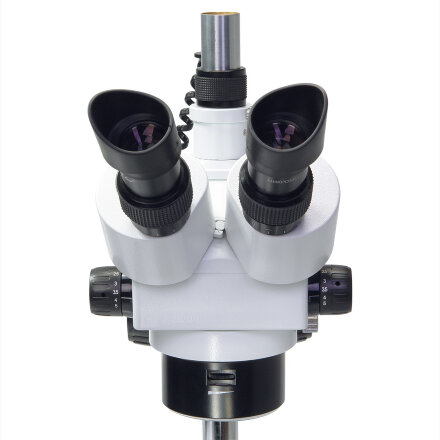

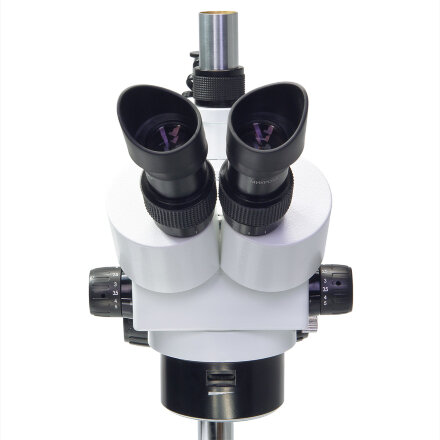

- Оптическая головка тринокулярная
- Окуляр 10х - 2 шт.
- Осветитель отраженного света кольцевой светодиодный с регулировкой яркости - 6800 Lux (встроен в оптическую головку)
- Осветитель проходящего света светодиодный точечный - 2100 Lux (встроен в основание)
- Плата черно-белая 95 мм (на микроскопе)
- Наглазник резиновый - 2 шт.
- Чехол
- Руководство по эксплуатации
- Гарантийный талон
- Индивидуальная упаковка
