Описание и характеристики
Описание

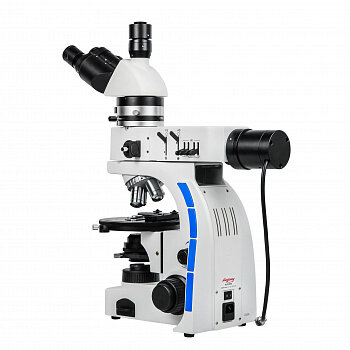

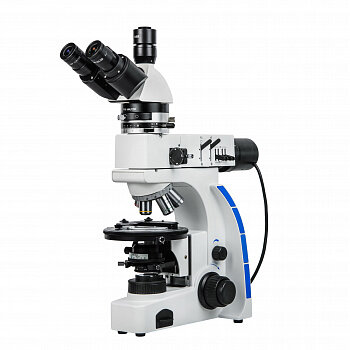

Микроскоп Микромед Полар 4 LED применяется для исследований в металлографии, минералогии, кристаллографии и при всех исследованиях, где важно проводить исследования в поляризованном свете и исследовать двойное лучепреломление различных образцов. В промышленности микроскоп используется для контроля качества полупроводниковых материалов, структурного анализа материалов, для исследования остаточных напряжений материалов. Благодаря оптической схеме «бесконечность» и объективам планахроматам микроскоп позволяет наблюдать и выводить изображения с минимальными искажениями и с высокой резкостью по всему полю. В базовом комплекте к микроскопу поставляются 4 объектива LM PLAN с увеличенным рабочим расстоянием. Увеличение микроскопа в базовой комплектации 50х - 500х, при использовании дополнительно приобретаемых окуляров и объективов 25х - 1600х.

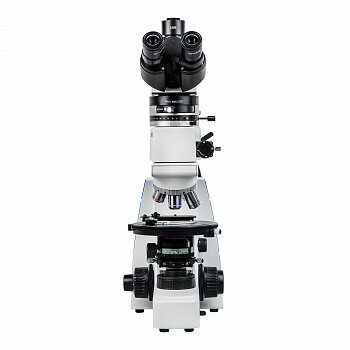

Штатив микроскопа является унифицированной платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров, осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана с фокусировкой и оптические компенсаторы, встроенные в промежуточный тубус.

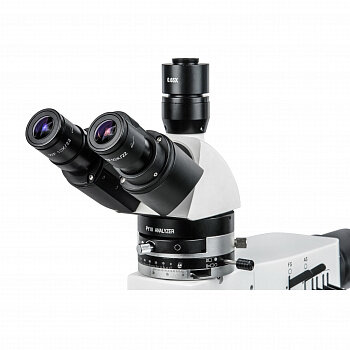

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х, что позволяет полноценно применять камеры профессионального класса с сенсорами высокого разрешения и размером до 2/3 дюйма. Адаптер имеет посадочный стандарт C-mount, благодаря чему возможно применение различных камер. Конструкция визуальной насадки не требует переключения светового потока с окуляров на камеру и обеспечивает постоянное визирование параллельно с выводом данных.
В микроскопе применена схема освещения Кёлера, позволяющая получать яркое и равномерное освещение исследуемого образца без артефактов и наблюдать изображения высокого контраста с максимально возможным разрешением по всему полю. Для работы с поляризацией используется поляризатор, встроенный в конденсор. Поляризатор вращается на 360⁰. Анализатор установлен в промежуточном тубусе, вращается на 180⁰ и при работе в обычном свете выводится из хода лучей. В промежуточный тубус микроскопа встроена линза Бертрана с механизмом фокусировки. Это устройство применяется при исследованиях в сходящихся лучах - коноскопических исследованиях. Наиболее часто этот метод используется при изучении оптических свойств кристаллов за счет наблюдения интерференционных фигур исследуемых объектов в задней фокальной плоскости объектива.

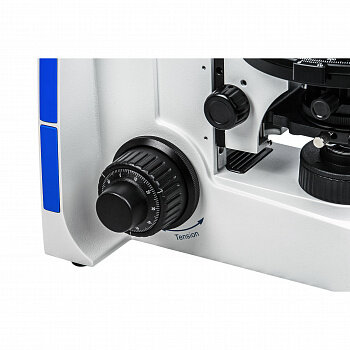

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. Тонкая фокусировка имеет шкалу с ценой деления = 0,001 мм и за один оборот перемещает предметный столик на 0,1 мм. Механизм оснащен регулятором усилия и настраиваемым ограничителем перемещения. Диапазон фокусировки составляет 20 мм. Микроскоп оснащен круглым предметным столиком диаметром 160 мм с вращением на 360⁰. Накладной препаратоводитель с высокой точностью перемещает объект по направлениям X - Yв диапазоне 48 - 27 мм.
ПРЕИМУЩЕСТВА МИКРОСКОПА Микромед Полар 4 LED
- Оптическая схема «бесконечность» и планахроматы c увеличенным рабочим расстоянием
- Исследования в проходящем и отраженном поляризованном и обычном свете
- Схема проходящего света Кёлера обеспечивает равномерное освещение и высокую резкость
- Система прямого освещения предмета через объектив
- Револьвер на 5 объективов с центрируемыми гнездами
- Набор компенсаторов и светофильтров в стандартной комплектации микроскопа
- Фокусируемая линза Бертрана для коноскопических исследований
- Визуальная насадка с каналом визуализации и адаптером С-mount для окулярной камеры
- Прецизионная точность фокусировки и перемещения
- Полностью металлический конструктив с антистатическим покрытием
Характеристики
| Модель | Микромед ПОЛАР 4 LED |
| Тип микроскопа | прямой |
| Увеличение в базовой комплектации | от 50х до 500х |
| Увеличение с дополнительной оптикой | от 25х до 1600х |
| Оптическая схема | бесконечность (∞) |
| Визуальная насадка | тринокулярная |
| Тип насадки | зидентопфа |
| Угол наклона окулярных тубусов, град | 30 |
| Поворот насадки, град | 360 |
| Собственное увеличение насадки, крат | 1 |
| Посадочный диаметр окуляров, мм | 30 |
| Регулировка межзрачкового расстояния, мм | от 52 до 75 |
| Диоптрийная настройка на левом тубусе, дптр | ±5 дптр. |
| Деление светового потока | 50:50:00 |
| Револьверное устройство | на 5 объективов, повернуто "от наблюдателя", центрируемые гнезда объективов |
| Тип коррекции объективов | план ахроматы LM с увеличенным рабочим расстоянием, коррекция "бесконечность (∞)", рассчитаны на работу без покровного стекла |
| Парфокальная высота | 45 мм |
| Объективы, крат/апертура | 5x/0.12, 10x/0.25, 20x/0.40, 50x/0.70 (S) |
| Объективы дополнительно, крат/апертура | 80х/0.80 (S), 100х/0.80 (S) |
| Окуляры, крат/размер поля | WF 10х/22, WF 10х/20 Cross с удаленным зрачком |
| Окуляры дополнительно, крат/размер поля | WF 5х/18, WF 16х/13 Plan |
| Посадочный стандарт видеоокуляра | C-mount |
| Оптический адаптер | в комплекте 0.65х |
| Система освещения (проходящего света) | кёлера |
| Конденсор | центрируемый иммерсионный Аббе, NA = 0.90/1,25OIL |
| Регулировка по высоте | 18 мм |
| Ирисовая диафрагма | регулируемая апертурная и полевая диафрагма |
| Откидная фронтальная линза на кронштейне | есть |
| Поляризатор | встроенный вращающийся на 360⁰ |
| Источник света | светодиод 3 Вт |
| Регулировка яркости | от 0 до 100 % |
| Система освещения (отраженного света) | кёлера с прямой подсветкой через объектив |
| Ирисовая диафрагма (отраженный свет) | регулируемая апертурная и полевая диафрагма |
| Поляризатор (отраженный свет) | выдвижной поляризатор с вращением на 360⁰ |
| Светофильтры | встроенные, переключаемые B, G, Y, ND |
| Источник света (отраженный) | светодиод 3 Вт |
| Регулировка яркости (отраженный) | от 0 до 100 % |
| Промежуточный тубус | слот для компенсаторов |
| Анализатор | выдвижной анализатор с вращением на 180⁰ |
| Линза Бертрана | переключаемая |
| Оптические компенсаторы в комплекте | 1/4λ (137nm), λ (530 nm), кварцевый клин 4λ |
| Тип механизма фокусировки | зубчато-реечный демпфированный механизм |
| Рукоятки | коаксиальные рукоятки грубой и тонкой фокусировки расположены с обеих сторон штатива |
| Диапазон перемещения механизма | 20 мм |
| Величина хода тонкой фокусировки, мм/оборот | 0.1 |
| Цена деления тонкой фокусировки | 1 мкм |
| Механизм регулировки жесткости грубой фокусировки | есть |
| Ограничитель хода фокусировки | есть |
| Тип предметного столика | поворотный круглый механический столик |
| Диаметр столика, мм | 160 |
| Шкала столика | круговая на 360⁰, с нониусом, цена деления 1⁰ |
| Накладной препаратоводитель | есть |
| Перемещение препарата X-Y | в диапазоне от 48 до 27 мм |
| Электропитание | сеть переменного тока от 100 до 240В / от 50 до 60Гц |
| Рабочий диапазон температур, ⁰С | от +5 до +40 |
| Рабочий диапазон относительной влажности, % | от 20 до 90 |
| Размеры микроскопа (ГхВхШ), мм | 510 х 580 х 270 |
| Размеры блока питания (ГхВхШ), мм | 230 х 107 х 180 |
| Размеры в упаковке, мм | 600 х 500 х 500 |
| Масса микроскопа с блоком питания, кг | 13 |
| Масса в упаковке, кг | 17 |
Комплектация

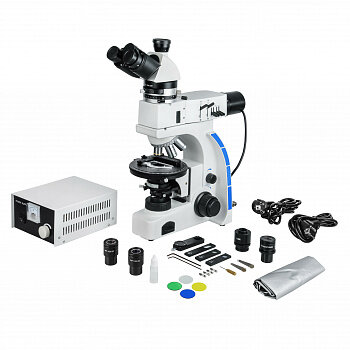

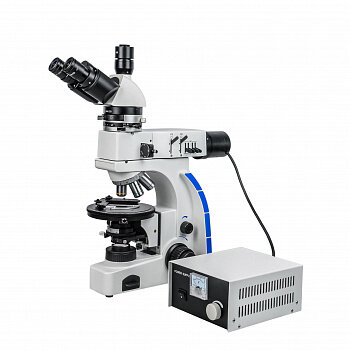

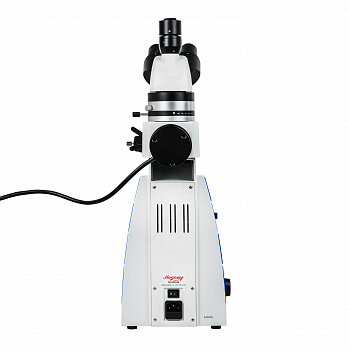

- Микроскоп Микромед ПОЛАР 4 LED
- Штатив со встроенным в основание осветителем, конденсором, револьверным устройством и механизмом фокусировки
- Револьвер на 5 позиций объективов
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰

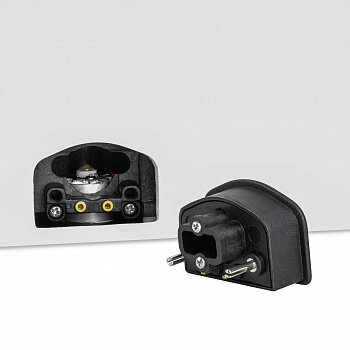

- Модуль осветителя отраженного света с фонарем

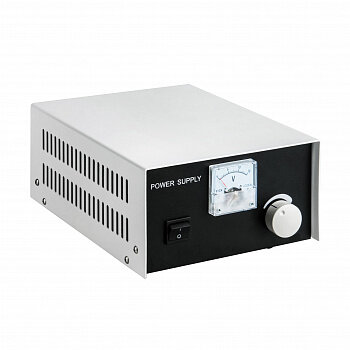

- Блок питания внешний

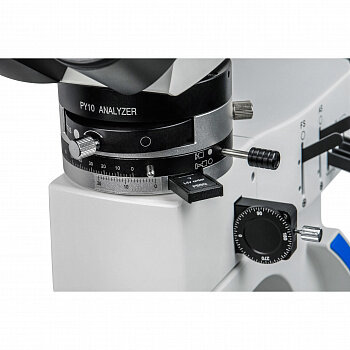

- Промежуточный тубус с анализатором и линзой Бертрана
- Столик круглый, поворотный 360⁰, Ø160 мм.
- Конденсор Аббе центрируемый иммерсионный, NА=0.9/1.25 со встроенным поворотным 360⁰ поляризатором
- Препаратоводитель накладной, X-Y в диапазоне 48-27 мм
- Объектив LM PLAN 5x/0.12 ∞/0
- Объектив LM PLAN 10x/0.25 ∞/0
- Объектив LM PLAN 20x/0.4 ∞/0
- Объектив LM PLAN 50x/0.70 (S) ∞/0

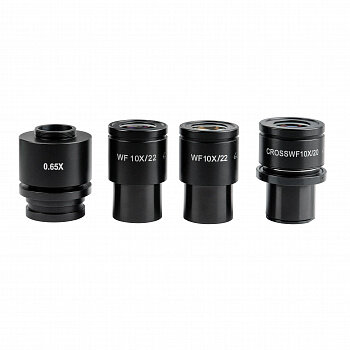

- Окуляр WF 10х/22 с удаленным зрачком - 2 шт.

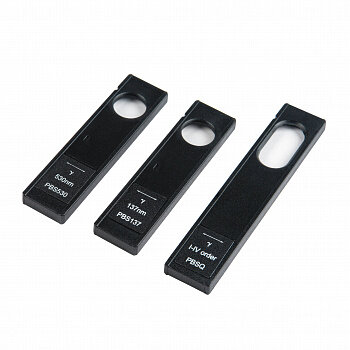

- Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой Слайдер с компенсатором 1/4λ (137nm)
- Слайдер с компенсатором λ (530 nm)
- Слайдер с кварцевым клином 4λ
- Слайдер с поворотным на 360⁰ анализатором
- Светофильтр Ø38 мм, матовый
- Светофильтр Ø38 мм, желтый
- Светофильтр Ø38 мм, синий
- Светофильтр Ø38 мм, зеленый
- Адаптер С-mount 0.65 Зажимы пружинные - 2 шт.
- Кабель питания - 2 шт.
- Пылезащитный чехол Ключ шестигранный 2 мм.
- Ключ шестигранный 3 мм
- Отвертка шестигранная 1.5 мм
- Предохранитель запасной (вставка плавкая) 3.15А/250В - 2 шт.
- Руководство по эксплуатации
- Гарантийный талон
- Индивидуальная упаковка
