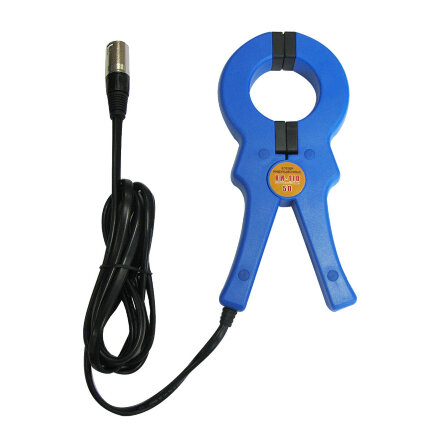

CI-110/50 - клещи индукционные

Назначение клещей CI-110/50

Подача на выделенную кабельную линию сигнала с генератора бесконтактным (индукционным) способом и последующего упрощения трассировки данного кабеля в сложных городских условиях.

Клещи индукционные CI-110/50 предназначены для:

подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты ограниченной мощности от генераторов АГ-114.1, АГ-144.1 и АГ-120ТМ;
выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Методика работы с клещами CI-110/50
Трассировка кабельной линии (в том числе находящейся под напряжением)
Подключить индукционные клещи к выходному разъему генератора.
Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
Обхватить до смыкания полуколец индукционными клещами кабель.
Включить на генераторе генерацию трассировочного сигнала.
На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
При завершении трассировки отключить на генераторе режим генерации.
Снять индукционные клещи с кабеля.
Выбор кабеля из пучка
Подать на выделенный кабель сигнал испытательной частоты.
На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
Подключить к трассопоисковому приемнику индукционные клещи.
Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
