Успех АТГ-410.10 - трассотечеискатель

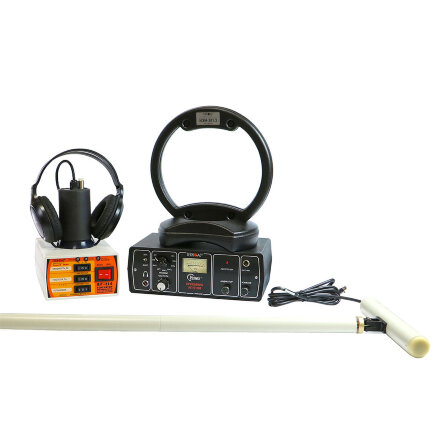

Назначение трассотечеискателя Успех АТГ-410.10

Комплект трассотечепоисковый Успех АТГ-410.10 предназначен для:

определения местоположения и глубины залегания скрытых коммуникаций;
определения мест повреждения кабельных линий;
обследования участков местности перед проведением земляных работ;
проведения работ по поиску скрытой проводки;
обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Бюджетный комплект морозоустойчивого исполнения с генератором мощностью 20 Вт.

Трассотечеискатель Успех АТГ-410.10 – универсальный многофункциональный комплект, в котором объединены три устройства:

трассоискатель с электромагнитным датчиком;
трассоискатель с акустическим датчиком;
течеискатель с акустическим датчиком.
Решаемые задачи трассотечеискателем Успех АТГ-410.10
Трассировка кабеля и определение глубины залегания.
Поиск места повреждения силового кабеля.
Поиск металлических трубопроводов и определение глубины залегания.
Поиск мест пересечения трубопроводов и кабеля.
Определение мест утечки.
Особенности трассотечеискателя Успех АТГ-410.10
Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Особенности приемника АП-010М
Аналоговый трассопоисковый приемник.
Стрелочный индикатор уровня сигнала.
Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8928 Гц, режим “Широкая Полоса”), частотные фильтры.
Морозоустойчивый, работа при температурах до -30°С.
Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
Особенности генератора АГ-114
Прост в эксплуатации и не требует высокой квалификации персонала.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое повторное согласование при изменении мощности.
Длительное время непрерывной работы от собственного аккумулятора.
Небольшие габариты и вес.
Принцип работы трассотечеискателя Успех АТГ-410.10
Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и ЭМД к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод). Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).

Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Рекомендуемые области применения трассотечеискателя Успех АТГ-410.10
ЖКХ.
Теплосети.
Водоканал.
