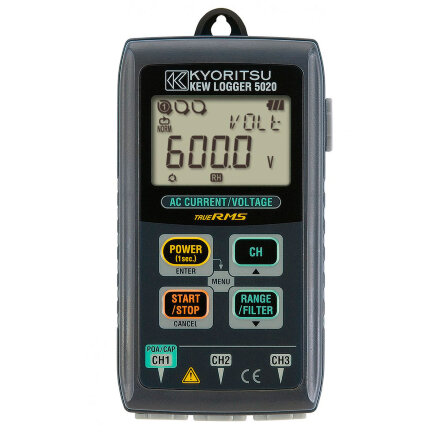

Регистратор параметров электросети Kyoritsu KEW Model 5020

Описание регистратора KEW Model 5020

Регистратор параметров электросети Kyoritsu KEW Model 5020 обладает 3-канальным входом для одновременной записи тока утечки, тока нагрузки и напряжения при помощи внешних клещевых адаптеров в четырех различных режимах:

режим анализа качества электроэнергии. Обнаруживает опорное напряжение, всплески, проседания и кратковременные исчезновения напряжения. Записывает значения, обнаруженные в указанный промежуток времени. Обрабатывает входы каждые 0,55 мс и фиксирует колебания напряжения каждые 10 мс. Светодиод мерцает при обнаружении колебаний напряжения.
обычный режим - контроль состояния питающей линии и меняющихся токов. Записывает изменения тока и напряжения за указанный интервал (1 сек. - 60 мин.), фиксирует среднее значение в каждом интервале, минимальное, максимальное и пиковое RMS значение для каждого десятого измерения;
триггерный режим - наблюдение за отклонением установленной величины тока и напряжения. Определяет величину, время и частоту тока и напряжения во время превышения установленного значения, производит запись 8 значений измеренных величин в случае превышения и пикового значения до и после превышения, определяет смену направления протекающего тока, индицирует превышение встроенным светодиодом;
режим "Картинка" - упрощенное наблюдение за формой сигнала. Отображение формы сигнала на ПК с выборкой каждые 0,55мс, запись мгновенных значений (в виде отрезков синусоиды) в случае превышения установленного значения тока и напряжения, индикация превышения встроенным светодиодом
Особенности регистратора  KEW Model 5020
функция анализа качества электроэнергии (опорное напряжение, всплески, просадки, кратковременные исчезновения напряжения);
встроенная память позволяет записывает 60 000 точек данных в одноканальном режиме, и 20 000 точек на канал в трехканальном режиме;
фильтр низких частот отфильтровывает гармоники. Частота среза приблизительно 160 Гц.
светодиод мерцает при превышении заданного значения тока / напряжения (в триггерном режиме / режиме "картинка" / режиме анализа качества электроэнергии (только  KEW5020);
функция "CALL": подтверждение записанных данных. Отображение: количества записанных точек (макс.+, мин.+, пиковое значение) для каждого канала с информацией о времени и дате в обычном режиме. (Определенные значения (т.е. когда значения находятся за пределами заданных пределов) могут отображаться в других режимах записи). функция "RECALL": последние 10 записанных точек данных, включая время и дату, можно просмотреть на дисплее регистратора;
обычная (запись прекращается при заполнении памяти) или циклическая (перезапись зарегистрированных значений) режимы записи. Результаты хранятся в энергонезависимой памяти (гарантированный срок хранения - 10 лет).
индикатор питания аккумулятора. Указывает напряжение батареи в 4-х уровнях (можно использовать регистратор еще 24 часа после предупреждения о разряде батарей).
удобное для пользователя программное обеспечение KEW LOG Soft. ПО позволяет редактировать, анализировать и графически отображать записанные данные, которые можно перенести на ПК при помощи USB кабеля;
непрерывное время измерения: прибл. 10 дней (алкалиновая батарея).
