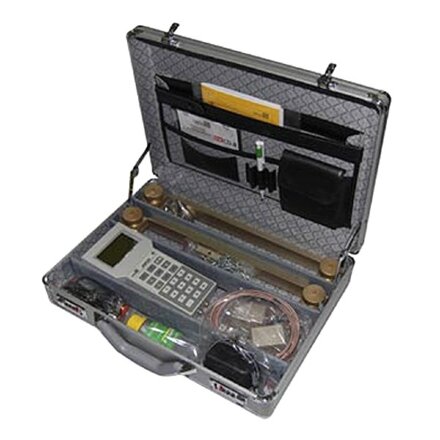

Портативный измерительный комплект с ультразвуковым расходомером АКРОН-01

Расходомер АКРОН-01 зарегистрирован в Государственном Реестре средств измерений под № 20711-00.

Назначение АКРОН-01

Расходомер АКРОН-01 предназначен для измерения мгновенного расхода и интегрального объема (количества) звукопроводящих жидкостей в напорных трубопроводах систем водоснабжения и канализации.

Принцип действия

Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

Расходомер АКРОН-01 включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-2, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и магнитного устройства для их крепления на трубе. ПП-1 устанавливается на прямолинейном участке трубопровода на очищенной наружной поверхности.

Расходомер АКРОН-01имеет графический дисплей для вывода следующей информации:

текущие значения измеряемых величин:
объема жидкости, протекающей в прямом и обратном направлении;
мгновенного значения расхода;
скорости потока;
толщины стенки трубопровода;
времени интегрирования;
архив данных с задаваемым периодом архивирования (1 с - 3600 с)
20 000 результатов измерений значений мгновенного расхода;
50 типоразмеров трубопроводов;
индикация настройки акустического канала при монтаже;
диагностические сообщения о неисправностях;
Возможен вывод информации на компьютер через встроенный интерфейс RS-232
