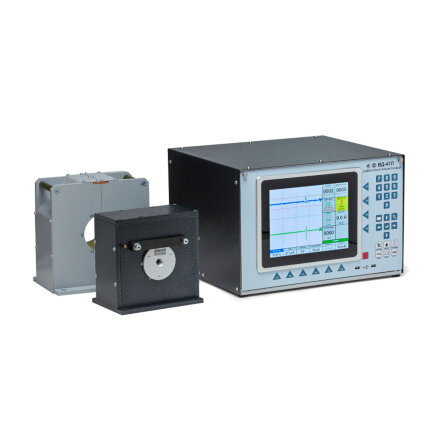

Вихретоковый дефектоскоп ВД-41П

Описание ВД-41П

Средство контроля внесено в ГРСИ. Вихретоковый дефектоскоп ВД-41П предназначен для проведения неразрушающего контроля вихретоковым методом протяжённых изделий из ферромагнитных и немагнитных металлов и сплавов – металлопроката, бесшовных и сварных труб, проволоки, прутков, штанг, медных шин и т. п. Прибор рассчитан на работу в составе автоматических линий контроля качества. Дефектоскоп позволяет обнаруживать такие нарушения сплошности, как трещины, непровары, волосовины, неметаллические включения.

Принцип работы устройства ВД-41П

Принцип вихретокового метода контроля основан на наведении в исследуемом изделии индукционных токов с помощью магнитного поля, создаваемого катушкой возбуждения. Рассеяние электромагнитного поля на неоднородностях и дефектах фиксируется вторичными катушками датчиков с последующей цифровой обработкой амплитуды и фазы принятого сигнала. Результат контроля представляется как в виде дефектограммы в комплексной плоскости, так и в виде временной развёртки по каждому из каналов.

Вихретоковая дефектоскопия применима для контроля изделий из любых проводящих материалов, из обычных и нержавеющих сталей, медных и алюминиевых сплавов.

Для устранения влияния намагниченных участков в изделиях из ферромагнитных материалов обычно применяется подмагничивание постоянным током.

Особенности конструкции и преимущества ВД-41П

Прибор может работать с различными типами преобразователей (проходные, накладные, секторные) для обнаружения дефектов в сплошных цельнотянутых, горяче- и холоднокатаных изделиях (бесшовных трубах, прутках, проволоке, профилях и т. п.), в прямых и спиральных сварных соединениях. Проходные преобразователи выпускаются для контроля труб диаметром от 3 до 180 мм, возможно изготовление проходных прямоугольных или фасонных преобразователей для контроля металлопроката со сложной формой сечения.

Секторные преобразователи применяются для контроля дефектов сварного шва и пришовной зоны. Преобразователи выпускаются для контроля труб диаметром от 10 до 180 мм. Угол сектора выбирается из указанного ряда: 15, 30, 45, 60, 90, 120 градусов. Также возможно изготовление плоских или фасонных накладных вихретоковых преобразователей. Применение секторных преобразователей позволяет значительно сэкономить при контроле непроваров сварного шва для широкой номенклатуры контролируемых труб. Экономия достигается за счет снижения числа необходимых для контроля преобразователей по сравнению с проходными.

Область применения ВД-41П

Вихретоковый дефектоскоп ВД-41П предназначен для работы в составе автоматизированных линий контроля качества на трубопрокатных и металлопрокатных предприятиях при непрерывном выходном контроле продукции совместно с другими вспомогательными устройствами: краскоотметчиком, датчиком пути, датчиком наличия объекта, автоматическим сортировщиком, демагнетизатором.

Прибор также может использоваться при входном контроле на машиностроительных предприятиях автомобильной, авиационной, нефтегазовой, сельскохозяйственной отраслей.
