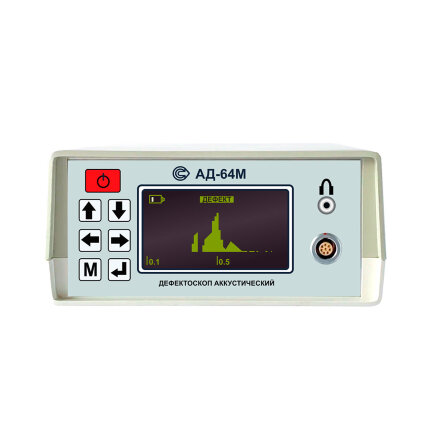

Акустический дефектоскоп АД-64М

Описание АД-64М

Акустический дефектоскоп АД-64М предназначен для акустического неразрушающего контроля и выявления дефектов в изделиях из многослойных композиционных полимерных материалов и металлов (отслоений), слоистых пластиков (расслоений), углепластиков, для контроля качества клеевых соединений (непроклеев), в том числе изделий с мягкими наполнителями или многослойными покрытиями, включая различные пенопласты и резины. Прибор эффективно обнаруживает дефекты, расположенные параллельно поверхности контролируемого изделия.

Принцип работы АД-64М

Прибор АД-64М работает по методу свободных колебаний (МСК), который основан на возбуждении в изделии свободно-затухающих колебаний с помощью ударного механизма, приводимого в действие электромагнитом. Эти колебания воспринимаются микрофоном и подвергаются спектральному анализу. Свидетельством дефекта является превышение определённых спектральных составляющих над заданным пороговым значением.

Особенности конструкции и преимущества АД-64М

Устройство выполнено в малогабаритном корпусе, на передней панели которого расположен экран, кнопки управления и разъёмы для подключения выносного преобразователя ПС2 и головных телефонов для звуковой индикации обнаружения дефекта. Также предусмотрена световая индикация с помощью светодиода, установленного на корпусе преобразователя. Возможно питание прибора от аккумуляторов или через сетевой адаптер. Среди прочих особенностей следует отметить:

широкий диапазон контролируемых материалов;
спектральный анализ сигнала, позволяющий значительно повысить информативность метода;
возможность установки сложного комбинированного порога для любой из 64 частот спектра, что позволяет отстроиться от шумов и повысить чувствительность в наиболее важных диапазонах частот;
применение двух взаимодополняющих методов контроля;
односторонний доступ;
ухой контакт преобразователей с контролируемым объектом;
наглядное представление информации;
возможность запоминания и воспроизведения режимов настройки
Область применения АД-64М

Акустические дефектоскопы типа АД-64М и аналогичные традиционно применяются в авиастроительной и аэрокосмической отрасли, в оборонной промышленности, при проведении профилактических и ремонтных работ на предприятиях, эксплуатирующих авиационную технику, в том числе и в полевых условиях. Прибор может использоваться для контроля качества и диагностики таких ответственных узлов и деталей, как лопасти воздушных винтов, несущие силовые элементы летательных аппаратов (самолётов и вертолётов), изготовленных из композиционных материалов, в том числе сотовых конструкций, состоящих из металлической основы с лёгким наполнителем и имеющих многослойные покрытия.

Методы контроля

Импендансный метод (ИМ) и метод свободных колебаний (МСК)
