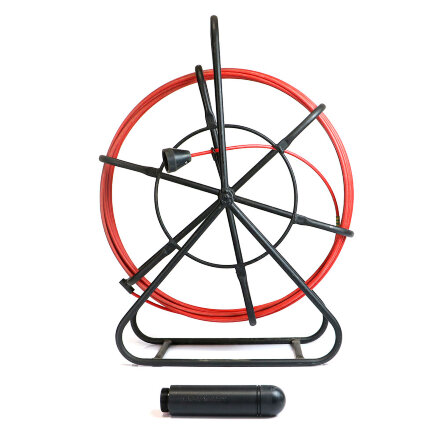

МАГ-05.1.ХХ - комплект автономного генератора

Назначение автономного генератора МАГ-05.1.ХХ

Комплект автономного генератора МАГ-05.1.ХХ применяется для трассировки и определения глубины залегания неметаллических трубопроводов, ливневых каналов на глубине до 5 метров совместно с трассопоисковыми приемниками, имеющими функцию «Зонд» с рабочей частотой 512 Гц.

Принцип трассировки неметаллических трубопроводов автономным генератором МАГ-05.1.ХХ

Малогабаритный автономный генератор МАГ-05 помещают на проблемный участок магистрали с помощью троса проталкивающего устройства. Генератор излучает электромагнитное поле.

При перемещении приемника на поверхности земли (при положении оси приёмника перпендикулярно оси коммуникации) вдоль оси коммуникации в приемной катушке индуцируется сигнал с явно выраженными двумя локальными минимумами, генеральным максимумом и двумя ложными пиками. При перемещении приемника поперек оси генератора локальные минимумы и ложные пики сигнала отсутствуют.



Для точного определения местонахождения зонда используют положение локальных минимумов и максимума сигнала.

Местоположение зонда определяют по месту с максимальным уровнем сигнала. Глубину залегания зонда приемник измеряет корректно только при его положении в точке над зондом и горизонтальном положении зонда.

Обозначение модификаций автономного генератора МАГ-05.1.ХХ
Модификация Длина троса проталкивающего устройства, м
МАГ-05.1.20 20
МАГ-05.1.40 40
МАГ-05.1.80 80
МАГ-05.1.100 100
