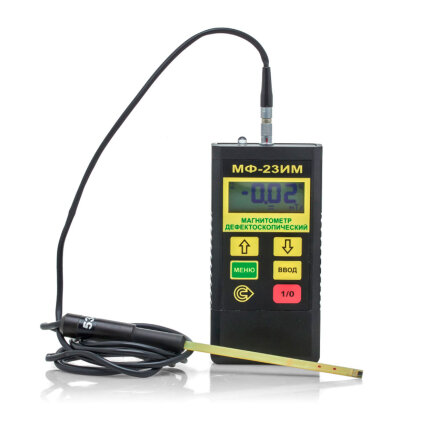

МФ-23ИМ - магнитометр дефектоскопический

Назначение магнитометра МФ-23ИМ

Магнитометр дефектоскопический МФ-23ИМ – универсальный магнитометр для измерения магнитной индукции и напряженности переменных (от 2 до 1000 мТл, от 16 до 8000 А/см), постоянных (от 0,5 до 1000 мТл, от 4 до 8000 А/см) и импульсных полей (от 2 до 1000 мТл, от 16 до 8000 А/см) и их распределения по поверхности объекта контроля при проведении неразрушающего контроля магнитопорошковым методом любых изделий и металлоконструкций из ферромагнитных материалов. Измерение индукции магнитного поля в магнитометре основано на эффекте Холла.

Описание магнитометра МФ-23ИМ

Магнитометр дефектоскопический МФ-23ИМ позволяет определить соответствие соотношения тангенциальной и нормальной составляющей напряженности магнитного поля при магнитопорошковом контроле как способом приложенного поля (СПП), так и способом остаточной намагниченности (СОН) согласно требованиям действующей нормативной документации.

Магнитометр дефектоскопический МФ-23ИМ отвечает требованиям в области неразрушающего контроля для основных отраслей промышленности: атомной, энергетической, нефтегазового комплекса, общего и специального машиностроения, железнодорожного транспорта, авиакосмической промышленности, лифтового и кранового хозяйства.

Магнитометр дефектоскопический внесен в Государственный реестр средств измерений (ГРСИ) под № 20106-00. Магнитометр (миллитесламетр) также внесен в реестр средств измерений, испытательного оборудования и методик измерений, применяемых в ОАО «РЖД».

В отличие от других производителей, АО «НИИИН МНПО «СПЕКТР» производит поверку магнитометров в полном объеме, т.е. методика поверки предусматривает измерение импульсных полей. Для этого совместно с ведущим метрологическим институтом в области магнитных измерений ФГУП «ВНИИФТРИ» была разработана установка для поверки магнитометров и миллитесламетров в области постоянных, переменных и импульсных полей.

Особенности магнитометра МФ-23ИМ
Минимальные габариты измерительного преобразователя Холла для магнитометра МФ-23ИМ позволяют производить измерение индукции и напряженности магнитного поля в пазах, проточках, угловых переходах, т.е. на тех участках контролируемого изделия, которые являются концентраторами напряжений и наиболее опасны с точки зрения образования трещин.
Измерение импульсного намагничивающего поля с длительностью импульсов – от 0,5 мс.
Малая погрешность измерений (см. таблицу технических характеристик).
Компактные размеры и низкое энергопотребление.
Магнитометр имеет 2 режима индикации результатов измерений – цифровой и графический). Магнитометр МФ-23ИМ в режиме графической индикации позволяет обнаружить размагничивающий импульс, отобразив его форму и амплитуду на графическом дисплее, в результате чего могут быть своевременно внесены изменения в схему намагничивания.
Программное обеспечение магнитометра МФ-23ИМ позволяет гибко настроить не только пороги сработки, но и временную развертку, что позволяет отстроиться от ложных индикаций, вызванных обратными выбросами магнитного поля или электромагнитными помехами от работающего силового оборудования (намагничивающих устройств или магнитопорошковых дефектоскопов).
Определение области эффективной намагниченности, внутри которой тангенциальная составляющая напряженности магнитного поля достаточна для проведения магнитопорошкового контроля, а отношение нормальной и тангенциальной составляющих напряженности магнитного поля менее или равно 3.
Проверка режима намагничивания/размагничивания объектов контроля на соответствие методике/технологической инструкции магнитопорошкового контроля для данного объекта.
