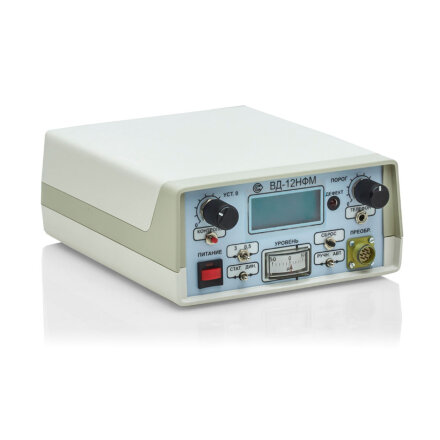

Описание ВД-12НФМ
Вихретоковый дефектоскоп ВД-12НФМ относится к средствам для проведения ручного неразрушающего контроля. Прибор позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных, латунных и алюминиевых сплавов. Вихретоковый метод не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей.
Принцип работы прибора ВД-12НФМ
Вихретоковый метод неразрушающего контроля основан на регистрации вторичных электромагнитных полей вихревых токов, индуцированных внешним высокочастотным магнитным полем в контролируемом изделии. В местах нарушения сплошности (однородности), где проводимость меняется, картина распределения вихревых токов и их магнитных полей также меняется. Это позволяет уверенно определить местоположение, а также оценить размер и глубину поверхностной трещины.
Выносные преобразователи являются дифференциальными трансформаторами тока с одной возбуждающей и двумя симметричными регистрирующими катушками, включёнными встречно-последовательно. Прибор измеряет разность фаз принятого и опорного сигнала, сравнивает её с установленным порогом и выдаёт сигнал о наличии дефекта.
Особенности конструкции и преимущества ВД-12НФМ
Вихретоковый дефектоскоп ВД-12НФМ снабжается выносными преобразователями трёх типов, для контроля изделий из металлов и сплавов в различных условиях. Дифференциальное включение датчиков преобразователя позволяет эффективно подавлять индустриальные помехи. Система автоматической регулировки усиления (АРУ) компенсирует влияние зазоров между преобразователем и поверхностью изделия (лакокрасочные и изоляционные покрытия, шероховатости, вогнутые участки). Есть также возможность ручной отстройки от внешних воздействий и влияющих факторов.
При обнаружении дефекта срабатывает световая и звуковая сигнализация. При работе в условиях сильной зашумлённости предусмотрено подключение головных телефонов. Цифровой индикатор позволяет оценить размеры нарушения сплошности.
Автономное питание от 4 аккумуляторов типа АА вместе с возможностью питания от сети, малые габариты и масса, большой диапазон рабочих температур позволяют использовать прибор в лабораторных, цеховых и полевых условиях.
Область применения ВД-12НФМ
Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов. Нормативными документами РЖД прибор рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов. Также возможно применение дефектоскопа для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.
Вихретоковый дефектоскоп ВД-12НФМ относится к средствам для проведения ручного неразрушающего контроля. Прибор позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных, латунных и алюминиевых сплавов. Вихретоковый метод не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей.
Принцип работы прибора ВД-12НФМ
Вихретоковый метод неразрушающего контроля основан на регистрации вторичных электромагнитных полей вихревых токов, индуцированных внешним высокочастотным магнитным полем в контролируемом изделии. В местах нарушения сплошности (однородности), где проводимость меняется, картина распределения вихревых токов и их магнитных полей также меняется. Это позволяет уверенно определить местоположение, а также оценить размер и глубину поверхностной трещины.
Выносные преобразователи являются дифференциальными трансформаторами тока с одной возбуждающей и двумя симметричными регистрирующими катушками, включёнными встречно-последовательно. Прибор измеряет разность фаз принятого и опорного сигнала, сравнивает её с установленным порогом и выдаёт сигнал о наличии дефекта.
Особенности конструкции и преимущества ВД-12НФМ
Вихретоковый дефектоскоп ВД-12НФМ снабжается выносными преобразователями трёх типов, для контроля изделий из металлов и сплавов в различных условиях. Дифференциальное включение датчиков преобразователя позволяет эффективно подавлять индустриальные помехи. Система автоматической регулировки усиления (АРУ) компенсирует влияние зазоров между преобразователем и поверхностью изделия (лакокрасочные и изоляционные покрытия, шероховатости, вогнутые участки). Есть также возможность ручной отстройки от внешних воздействий и влияющих факторов.
При обнаружении дефекта срабатывает световая и звуковая сигнализация. При работе в условиях сильной зашумлённости предусмотрено подключение головных телефонов. Цифровой индикатор позволяет оценить размеры нарушения сплошности.
Автономное питание от 4 аккумуляторов типа АА вместе с возможностью питания от сети, малые габариты и масса, большой диапазон рабочих температур позволяют использовать прибор в лабораторных, цеховых и полевых условиях.
Область применения ВД-12НФМ
Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов. Нормативными документами РЖД прибор рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов. Также возможно применение дефектоскопа для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.
Технические характеристики
БрендНИИИН МНПО СПЕКТР
