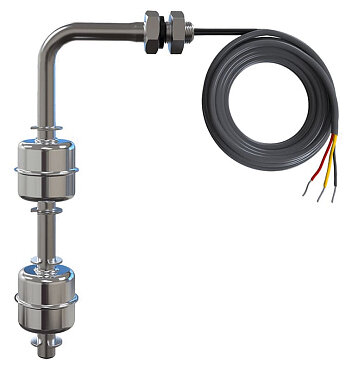

ОВЕН ПДУ-2.2.250.100/1 - двухуровневый датчик уровня

Поплавковый датчик уровня ПДУ-2.2.250.100/1 ОВЕН оснащен вертикальным способом монтажа и цилиндрическим поплавком, обеспечивающим точное определение двух уровней жидкости. Длина штока до нижнего уровня составляет 250 мм, расстояние между контактами – 100 мм, что позволяет контролировать уровень в емкостях средней глубины.

Конструкция и принцип работы

Датчик имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, располагаются герконовые контакты. Герконовый контакт срабатывает при приближении магнита, обеспечивая точную сигнализацию достижения жидкостью заданной отметки.

Технические параметры
Вертикальный монтаж с цилиндрическим поплавком
Длина штока L = 250 мм (рабочий диапазон 100-2500 мм)
Межуровневое расстояние L2 = 100 мм (диапазон 50-2450 мм)
Нормально-разомкнутые контакты для обоих уровней
Кабельный вывод AWG 24 длиной 1 метр
Максимальная коммутируемая мощность 10 Вт
Рабочая температура до +105 °С
Сферы использования

Датчик подходит для контроля уровня сточных вод, мониторинга жидкости в промежуточных емкостях систем водоснабжения и технологических резервуарах. Если установка сверху емкости невозможна, поплавковый датчик можно вмонтировать в стенку емкости или в дно. Датчики поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
