Описание и характеристики

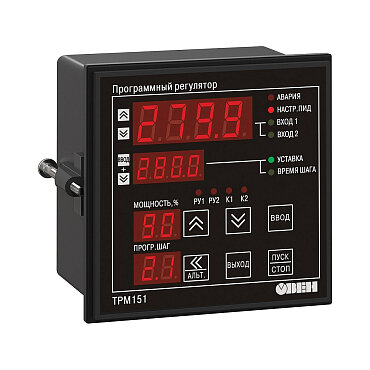

ТРМ151-Щ1.КК.08 – универсальный двухканальный ПИД-регулятор ОВЕН с функцией программного управления, предназначенный для построения автоматизированных систем регулирования температуры и других технологических параметров. Щитовое исполнение с размерами 96×96×70 мм соответствует стандарту DIN и обеспечивает степень защиты IP54. Используется в термических печах, сушильных камерах, холодильных установках.
Конфигурация выходов КК.08
Модификация оборудована двумя транзисторными оптопарами n-p-n типа с максимальным током коммутации 400 мА при 60 В. Выходы подходят для прямого управления силовыми реле, контакторами малой мощности и индикаторными элементами. ПИД-алгоритм обеспечивает плавное регулирование без перерегулирования, минимизируя отклонение от заданной уставки.
Входные сигналы и датчики ТРМ151-Щ1.КК.08
Регулятор принимает сигналы от двух независимых измерительных каналов, поддерживая термопары всех распространенных типов, платиновые и медные термосопротивления, токовые петли и милливольтовые сигналы. Универсальность входов позволяет применять один прибор для различных задач без дополнительных преобразователей. Цикл опроса каждого канала занимает 0,3 с.
Программирование технологических циклов
В памяти ТРМ151-Щ1.КК.08 сохраняется до 12 технологических программ по 10 шагов каждая. Шаги могут включать линейный нагрев с заданной скоростью, изотермическую выдержку по времени или до достижения условия во втором канале, охлаждение с контролируемой интенсивностью. Для типовых процессов предусмотрены шаблоны быстрого старта.
Параметры питания и среды
Регулятор работает от универсального источника питания 90-245 В AC 47-63 Гц, потребляя не более 6 ВА мощности. Допустимый температурный диапазон эксплуатации +1...+50°C, влажность до 80% без образования конденсата. Интерфейс RS-485 обеспечивает связь с SCADA-системами и компьютерами верхнего уровня по промышленному протоколу ОВЕН.
Конфигурация выходов КК.08
Модификация оборудована двумя транзисторными оптопарами n-p-n типа с максимальным током коммутации 400 мА при 60 В. Выходы подходят для прямого управления силовыми реле, контакторами малой мощности и индикаторными элементами. ПИД-алгоритм обеспечивает плавное регулирование без перерегулирования, минимизируя отклонение от заданной уставки.
Входные сигналы и датчики ТРМ151-Щ1.КК.08
Регулятор принимает сигналы от двух независимых измерительных каналов, поддерживая термопары всех распространенных типов, платиновые и медные термосопротивления, токовые петли и милливольтовые сигналы. Универсальность входов позволяет применять один прибор для различных задач без дополнительных преобразователей. Цикл опроса каждого канала занимает 0,3 с.
Программирование технологических циклов
В памяти ТРМ151-Щ1.КК.08 сохраняется до 12 технологических программ по 10 шагов каждая. Шаги могут включать линейный нагрев с заданной скоростью, изотермическую выдержку по времени или до достижения условия во втором канале, охлаждение с контролируемой интенсивностью. Для типовых процессов предусмотрены шаблоны быстрого старта.
Параметры питания и среды
Регулятор работает от универсального источника питания 90-245 В AC 47-63 Гц, потребляя не более 6 ВА мощности. Допустимый температурный диапазон эксплуатации +1...+50°C, влажность до 80% без образования конденсата. Интерфейс RS-485 обеспечивает связь с SCADA-системами и компьютерами верхнего уровня по промышленному протоколу ОВЕН.
Технические характеристики
БрендОВЕН
