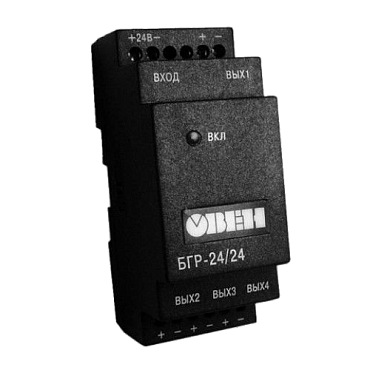

ОВЕН БГР2-24/24 - блок гальванической развязки

Блок гальванической развязки - БГР2-24/24 - предназначен для питания оборудования нестабилизированным напряжением постоянного тока 24 В. БГР2-24/24 представлен в четырехканальном и двухканальном исполнениях и в зависимости от этого формирует 4 или 2 изолированных друг от друга выходных напряжения 24 В с нагрузочной способностью выходов не более 40 мА.

Один канал блока может питать:

до двух датчиков с унифицированным выходным сигналом 0(4)…20 мА;
до трёх бесконтактных дискретных датчиков (точное количество определяется суммарным током потребления датчиков и дискретных входов);
до двух выходов типа «И» или «У» приборов ОВЕН;
до пяти дискретных входов типа «ДН» приборов ОВЕН.

Блок может использоваться в автоматизированных системах управления технологическими процессами в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.

Схемы подключения БГР2-24/24:

Внимание! Питание блока следует осуществлять от локального источника питания подходящей мощности, например ОВЕН БП07, БП15 и др., установленного в том же шкафу электрооборудования, в котором устанавливается блок.

Внимание! Для БГР2-24/242-24/24 выходное напряжение снимается с клемм 5-6 (ВЫХОД2) и 9-10 (ВЫХОД4).

Габаритные размеры БГР2-24/24




Габаритные размеры БГР2-24/24
