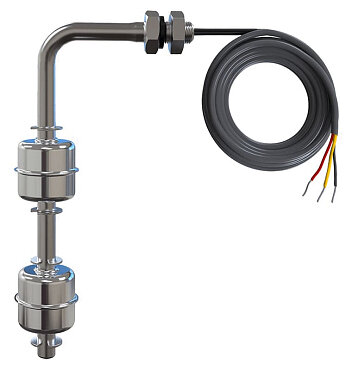

ОВЕН ПДУ-2.2.250.200/1 - двухуровневый датчик уровня

Датчик уровня жидкости ПДУ-2.2.250.200/1 представляет собой двухуровневый поплавковый прибор с максимальным расстоянием между контактами 200 мм. Вертикальная конфигурация с цилиндрическим поплавком позволяет контролировать значительную разницу между верхним и нижним уровнями жидкости в одной емкости.

Конструктивные особенности

Датчик имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находятся герконовые контакты. Герконовый контакт срабатывает при приближении магнита, обеспечивая надежную сигнализацию уровня. Если установка датчика сверху емкости невозможна, поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно.

Технические особенности
Вертикальная установка для монтажа сверху емкости или в стенку резервуара
Длина штока L составляет 250 мм
Расстояние между уровнями L2 равно 200 мм для широкого диапазона контроля
Нормально-разомкнутые контакты с максимальной коммутируемой мощностью 10 Вт
Кабель длиной 1 м для гибкого подключения
Максимальное коммутируемое напряжение 180 В
Максимальный ток 0,5 А
Области применения

Модель ПДУ-2.2.250.200/1 применяется в системах диспетчеризации водоснабжения с переливными емкостями, контроле топлива в тяжелой технике и мониторинге технологических жидкостей на производстве. Датчики могут работать в различных вязких или невязких жидких средах, в том числе и агрессивных, за исключением коррозионно-активных к стали 12Х18Н10Т и AISI 316L. Для устранения влияния вибрации и волнения на поверхности жидкости поплавковый датчик помещают в специальную демпферную трубу.
