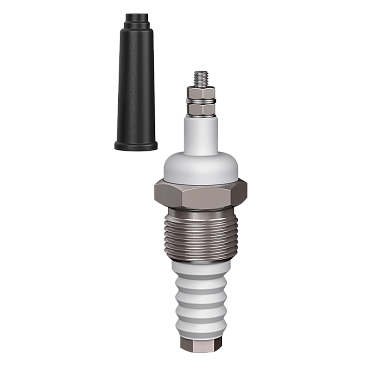

ОВЕН ДС.ПВТ.G3/8 - кондуктометрический датчик уровня

Датчики уровня кондуктометрического типа предназначены для сигнализации уровней электропроводных жидкостей (вода, молоко, пищевые продукты – слабокислотные, щелочные и пр.). Принцип действия датчиков основан на изменении электропроводности между общим и сигнальным электродами в зависимости от уровня сигнализируемой жидкости.

Стержни (электроды) для кондуктометрических датчиков уровня







Стержень



Стержень с адаптером

Стержни выпускаются в исполнениях: 0,5 / 1 / 1,95 / 1,95 с адаптером / 2,5 / 3 / 3,5 / 4 м.

Стержень с адаптером позволяет увеличивать длину электродов. Фиксированная длина стержня - 1,95 м. Благодаря адаптеру можно наращивать длину электрода датчика до 10 м. Разборная конструкция электрода обеспечивает удобство транспортировки.

Материал электродов – сталь нерж. 12Х18Н10Т.

Стержни не входят в комплект поставки датчика, они заказываются отдельно. При заказе стержня с адаптером в комплект входит: электрод длиной 1,95 м с резьбой с двух сторон, адаптер, две гайки.

Конструкция. Принцип работы. Применение

Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.

Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.

В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести один или несколько датчиков (в зависимости от количества сигнализируемых уровней) с электродами соответствующей длины.

В неметаллических резервуарах количество используемых датчиков должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода. Его длина должна быть максимальной по отношению к длине электродов других датчиков.











Принцип действия



Пример применения (металлический резервуар) вертикальный монтаж



Пример применения (металлический резервуар) горизонтальный монтаж





Габаритные размеры модификации ДС.ПВТ.G3/8
Кондуктометрические датчики уровня ОВЕН ДС выпускаются для работы на различные давления и температуру. Датчик ДС.ПВТ.G3/8 предназначен для эксплуатации в насыщенном паре.


Габаритные размеры

Присоединительные размеры

G3/8


Материал

Материал изолятора – полифениленсульфид


Давление измеряемой среды, не более

2,5 МПа


Максимальная рабочая температура

240 °С
