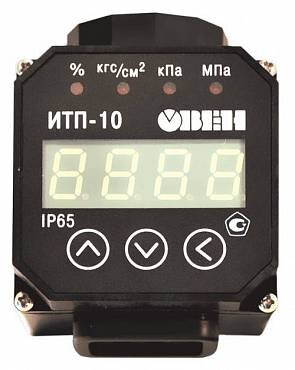

ОВЕН ИТП-10 - преобразователь аналоговых сигналов измерительный универсальный

Назначение ИТП-10

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.

ИТП-10 позволяет осуществлять следующие функции
Измерять унифицированный двухпроводный токовый сигнал 4…20 мА
Индицировать измеренное значение в заданном диапазоне
Выбирать размерность индицируемого параметра (%, кгс/см2, кПа, МПа), размерность подсвечивается соответствующим светодиодом;изменять параметры конфигурации: диапазон измерений, количество знаков после запятой и т.д.
Устанавливать зависимость измеряемой величины от входного сигнала: линейную или корнеизвлекающую
Устанавливать функцию демпфирования колебаний входного сигнала
Корректировать показания прибора и выходной сигнал подключенного датчика ОВЕН ПД100 посредством установки «нуля»
Устанавливать пароль для предотвращения несанкционированного доступа к настройкам изделия
Условия эксплуатации прибора ИТП-10
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84. По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84. При этом прибор эксплуатируется при следующих условиях
Закрытые взрывобезопасные помещения без агрессивных паров и газов;
Температура окружающего воздуха от минус 40 до +80 оС;
Верхний предел относительной влажности воздуха – не более 80 % при +35 оС и более низких температурах без конденсации влаги;
Атмосферное давление от 84 до 106,7 кПа.
Схема подключения ИТП-10
