ОВЕН БКК1 - блок согласования сигналов кондуктометрических датчиков

БКК1 блок согласования сигналов кондуктометрических датчиков

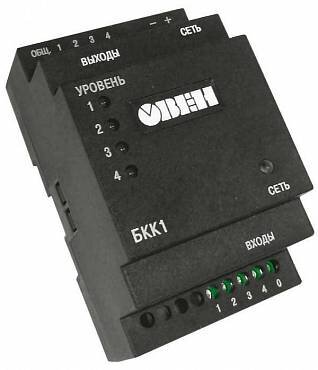

Новый прибор БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении.

Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей). Прибор выпускается вкорпусе с креплением на DIN-рейку типа Д3.

Функциональные возможности БКК1
ЧЕТЫРЕ НЕЗАВИСИМЫХ КАНАЛА контроля уровня жидкости в резервуаре
ПОВЫШЕННАЯ ПОМЕХОУСТОЙЧИВОСТЬ И НАДЕЖНОСТЬ благодаря использованию новой цифровой схемотехники
ИСПОЛНЕНИЕ НА DIN-РЕЙКУ (размещение внутри щита)
ДВА ВАРИАНТА ПИТАНИЯ – 24 В или 220 В
РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
ПРОСТАЯ НАСТРОЙКА без демонтажа прибора
Принцип работы БКК1

Функциональная схема прибора

Датчик уровня подключается к входным фильтрам низких частот (ФНЧ). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управляет соответствующим выходным ключом (Ключ 1, Ключ 2, Ключ 3, Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью. Параллельно со срабатыванием выходного ключа засвечивается соответствующий светодиод 1.

По мере заполнения резервуара электроды соприкасаются с жидкостью, вследствие чего происходит замыкание электрических цепей между общим и соответствующими сигнальными входами, фиксируемое блоком как достижение заданных уровней. Для визуального контроля за уровнем жидкости используется четыре светодиода, засветка каждого из которых происходит при получении сигнала от соответствующего датчика. Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
БКК1-220 – четырьмя э/м реле.
Примечание:

Кондуктометрический способ контроля неэффективен, если в техпроцессе используются не жидкость, а суспензия или эмульсия, осаждение частиц из которых приводит к изоляции электродов датчиков от проводящей среды.


Индикация БКК1
На лицевой панели прибора расположены элементы индикации:
четыре светодиода уровня;
один светодиод питания.

На нижней грани корпуса располагается блок DIP-переключателей. Он предназначен для переключения порога срабатывания в зависимости от электропроводности измеряемой среды.







Назначение светодиодов

Светодиод



Состояние



Значение


Уровень 1 ... 4

Светится

Уровень жидкости достиг соответствующего датчика
Сеть

Светится

Подано питающее напряжение
