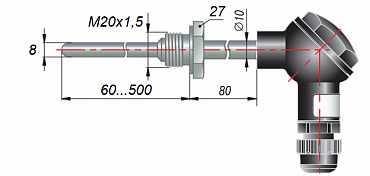

ОВЕН ДТС065 - термопреобразователь сопротивления

Термопреобразователь сопротивления ДТС065 представляет собой датчик с чувствительным элементом, который предназначен для измерения температуры. При этом вы можете использовать прибор в работе не только с твердыми или сыпучими веществами, но и с жидкостями и газами. В зависимости от материала изготовления отличается диапазон измеряемых температур.


Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:


ТСМ 50М и 100М (W100 = 1,428, α = 0,00428 °С-1)
ТСП 50П и 100П (W100 = 1,391, α = 0,00391 °С-1)
ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385 °С-1)

Варианты исполнения ДТС по типу подключения: двух-, трех-, и четырехпроводная схемы подключения.

Устойчивость к внешним механическим воздействиям по ГОСТ Р 52931-2008: термопреобразователи сопротивления без монтажных элементов (в металлической гладкой защитной арматуре) соответствуют группе V2, остальные группе N2.

Показатели надежности термосопротивлений ДТСхх5 при соблюдении условий эксплуатации (вероятность безотказной работы):


– ДТС с платиновым ЧЭ:
в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
– ДТС с медным ЧЭ:
в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.

При изменении температуры выше 120 ⁰С рекомендуем использовать датчики с металлической головкой.

Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ.16 и ГЗ.25, бобышки Б.П.1, Б.П.2 и Б.У.1, а также съемные подвижные штуцеры ШП.

Конструктивное исполнение коммутационной головки для ДТС


Стандартное исполнение Увеличенная
Пластмассовая Металлическая Пластмассовая Металлическая
