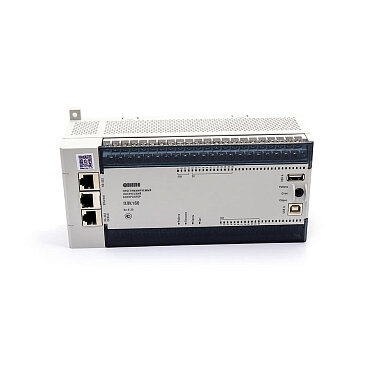

ОВЕН ПЛК160 [М02] - контроллер для средних систем автоматизации с DI/DO/AI/AO

ОВЕН ПЛК160 [М02] – это серия продвинутых программируемых логических контроллеров (ПЛК) исполненных в моноблочной форме, которые оснащены базовыми дискретными и аналоговыми входами и выходами, что делает их идеальными для автоматизации систем средней сложности.

Основные особенности и преимущества ОВЕН ПЛК160 [М02]

Программируемость: Эти контроллеры предоставляют широкие возможности для программной настройки, что позволяет создавать сложные логические алгоритмы управления и автоматизации. Гибкость, заложенная в их программное обеспечение, позволяет пользователям адаптировать контроль к специфическим требованиям различных систем.

Компактность и интеграция: Благодаря своему моноблочному дизайну, контроллеры ПЛК160 [М02] занимают минимальное пространство и легко интегрируются в существующие системы. Это упрощает монтаж, уменьшает количество необходимых коммуникационных соединений и снижает общие эксплуатационные затраты.

Дискретные и аналоговые входы/выходы: Контроллеры серии оснащены разнообразными входами и выходами, которые позволяют эффективно взаимодействовать как с цифровыми, так и с аналоговыми сигналами. Это обеспечивает высокую степень универсальности и возможность работы с различными типами датчиков и исполнительных механизмов.

Автоматизация систем средней сложности: ПЛК160 [М02] специально разработаны для внедрения в системы автоматизации среднего уровня, где требуется надежное и стабильное управление процессами. Они идеально подходят для сред, где необходимо обеспечить эффективность и надежность без необходимости использования сверхсложных решений.

Распределенные системы управления: Контроллеры могут быть использованы в качестве компонентов распределенных систем управления, благодаря чему возможна организация эффективного управления и мониторинга на нескольких уровнях системы автоматизации.

Эти характеристики делают ОВЕН ПЛК160 [М02] незаменимым инструментом для инженеров и разработчиков, стремящихся создать стабильные и функциональные системы автоматизации. В результате, данный продукт становится отличным выбором для реализации проектов средней сложности, обеспечивая экономически выгодное решение без компромиссов по качеству и производительности.

Рекомендации по использованию
Для реализации распределенных систем управления и диспетчеризации с применением проводных и беспроводных технологий:


Системы HVAC: Эффективное регулирование климат-контроля в помещениях.
Жилищно-коммунальное хозяйство (ЖКХ): Управление теплообменными устройствами (ИТП) и центральными тепловыми пунктами (ЦТП).
Автоматизированные системы управления водоканалами (АСУ ВК): Оптимизация водоснабжения и водоотведения.
Линии обработки древесины и металлов: Процессы распила, намотки и другие технологические операции.
Управление пищевыми и упаковочными технологиями: Автоматизация процессов переработки и упаковки продуктов питания.
Климатическое оборудование: Настройка и контроль работы систем кондиционирования и отопления.
Автоматизация торговых систем: Эффективное управление оборудованием в розничной торговле.
Производство строительных материалов: Оптимизация процессов производства и контроля качества.
Управление мелкими механизмами и станками: Автоматизация мелкого оборудования для повышения производительности.
Преимущества ОВЕН ПЛК160 [М02]


Встроенные входы/выходы: Устройство оснащено как дискретными, так и аналоговыми интерфейсами, что позволяет сразу подключать различные датчики и исполнительные механизмы.
Скоростные входы: Поддержка обработки сигналов от энкодеров для точного контроля движений.
Архивирование данных: Возможность вести архив работы оборудования или настроить выполнение сценариев с помощью подключения USB-накопителей.
Программирование в CODESYS V.2: Удобный интерфейс для программирования через USB Device, Ethernet и RS-232 Debug, что облегчает настройку систем.
Передача данных: Интеграция с верхним уровнем через Ethernet или GSM-сети (GPRS) обеспечивает мобильность и доступность данных.
Три последовательных порта: Подключение RS-232 и RS-485 для увеличения числа входов-выходов, управления частотными преобразователями и сопряжения с панелями операторов, GSM-модемами и считывателями штрих-кодов.
Два варианта питания: Поддержка источников питания на 220 В и 24 В для максимальной гибкости в эксплуатации.
Эти характеристики делают ОВЕН ПЛК160 [М02] крайне универсальным и эффективным решением для широкого спектра автоматизаций в различных отраслях.
Кабели



Наименование






Комментарии



Длина, м




КС14







Применяется для прошивки и программирования контроллера ПЛК160 [М02] (порт RS-232 DEBUG).



1,8




КС16








Применяется для связи контроллера ПЛК160 [М02] (порты RS-232 DEBUG и RS-232) c панелями оператора ИП320 (порт RS-232), СП270, СП307, СП310 (порт PLC, RS-232).



1,5

2,5




КС17








Применяется для связи контроллера ПЛК160 [М02] (порты RS-232 DEBUG и RS-232) и модема ПМ01 [М01].





Функциональная схема

Схема применения ПЛК160 [M02]

Расположение контактов для подключения внешних цепей

Подключение входных устройств и схемы выходных элементов контроллера













Схема подключения контактных датчиков (S1–Sn) к входам контроллера




Подключение к дискретным входам датчиков (F1–Fn), имеющих на выходе транзисторный ключ n-p-n-типа
















Подключение к дискретным входам датчиков (F1–Fn), имеющих на выходе транзисторный ключ p-n-p-типа




Выходные элементы типа Р контроллера с внешними цепями защиты при активной нагрузке, Rн – пользовательская нагрузка (двигатель, нагреватель, контактор и т.д.)
















Подключение цепей защиты при реактивной нагрузке




Подключение аналоговых выходов типа «У» и «А»















Подключение аналоговых выходов типа «И»




Подключение аналоговых входов





Габаритные и установочные размеры
